1. 概述
在新型電力系統、光伏儲能、微電網、數據中心高壓供電場景中，固態變壓器（SST）正在逐步替代傳統工頻變壓器，成為智能變電、柔性配電的核心設備。相比于傳統變壓器笨重、功能單一、無法智能調控的短板，SST憑借高頻化、小型化、智能化、可雙向調度的優勢，成為新能源電力變革的關鍵裝備。
什么是固態變壓器（SST）？
固態變壓器全稱固態電力電子變壓器（SST/PET），區別于依靠鐵芯、銅繞組電磁感應變壓的傳統變壓器，它依托第三代半導體器件與高頻電力電子技術，通過“整流—高頻隔離變換—逆變"三級拓撲架構，完成電能轉換、電氣隔離、電壓調節與電能質量治理。
也被行業稱為“智能電能路由器"，核心優勢十分突出：
體積更小、重量更輕：高頻工作模式替代工頻鐵芯結構，設備大幅輕量化、小型化，適配緊湊機房、模塊化電站
交直流靈活互通：可實現交流、直流雙向變換，適配光伏、儲能、充電樁、微電網多源接入場景
智能可控性強：支持電壓、功率、諧波精準調控，具備故障快速響應、自愈能力，大幅提升供電穩定性
適配新型電力場景：廣泛應用于分布式光伏儲能、工商業微電網、數據中心、新能源充電站、智能配電網等領域
但SST設備集成度高、電力電子器件密集，對電弧故障、溫升異常、局部放電、直流絕緣等隱患極其敏感，一旦出現故障易導致器件燒毀、設備停機。因此，一套專業、完整的監測保護配套系統，是SST安全穩定運行的核心保障。
2、安科瑞SST固態變壓器專屬配套產品方案
針對固態變壓器交流側、直流側、設備本體、運行環境的全維度安全需求，安科瑞打造弧光保護+高低壓測溫+局部放電監測+直流絕緣監測一體化配套方案，守護SST設備長效穩定運行。
在工業系統中，溫度是表征設備運行正常的重要參數。隨著工業用電負荷的不斷增長，為了避免因設備發熱而導致的突發事件，溫度的自動監測已經成為工業安全生產的重要環節。固態變壓器測溫裝置
運行中的電氣設備通常工作在高電壓和大電流狀態，設備中存在的某些缺陷會導致設備部件的異常溫度升高。溫度過高可能會引起燃燒、爆炸甚至設備損壞或質量事故。安科瑞電氣的無線測溫可以實時監測開關柜等電氣設備的故障多發點，可以及時有效的控制電氣事故的發生。
①、高壓開關柜動觸頭、靜觸頭、電纜觸頭等溫度在線監測；
②、低壓開關柜觸頭、電纜接頭等溫度在線監測；
③、電容器；斷路器、隔離開關等溫度在線監測；
④、電機出線盒電纜接頭等溫度在線監測；
⑤、電纜隧道電纜表面、電纜接頭、電纜夾層等溫度在線監測；
⑥、變電站或戶外其重要電路中的電氣節點等溫度在線監測；
⑦、變壓器中的電氣節點溫度在線監測；
⑧、整流柜中的電氣節點溫度在線監測；
3.產品選型
ATE系列無線測溫傳感器是一種直接固定安裝于發熱部位的溫度采集傳感器，通過無線方式將溫度數據發射給接收單元。
名稱 | 適用范圍 | 安裝尺寸 |
ATE100M | 鐵質的電氣節點或設備表面 | 32.4*32.4*16mm (長*寬*高) |
ATE100 | 電纜與母排搭接處，電纜與隔離刀閘搭接處 | 62.4*32.4*16mm，φ13.5mm (長*寬*高，孔徑) |
ATE200 | 斷路器動觸頭、靜觸頭、電纜接頭、母排等處 | 35*35*17mm，L=330mm (長*寬*高，表帶) |
ATE100P | 戶內外螺栓固定的電氣節點處 | 62.4*32.4*16mm，φ13.5mm (長*寬*高，孔徑) |
ATE200P | 戶內外電氣節點處 | 35*35*17mm，L=330mm (長*寬*高，表帶) |
ATE400 | 斷路器梅花觸頭、母排、電纜、電纜搭接處等 | 25.82*20.42*12.8mm (長*寬*高) |
技術參數
參數類型 | 指標 | |||||
ATE100M | ATE100 | ATE200 | ATE100P | ATE200P | ATE400 | |
無線頻率 | 470MHz | |||||
通訊距離 | 空曠150m | |||||
采樣頻率 | 25s | 15s | ||||
發射頻率 | 25s-5min | 15s | ||||
安裝方式 | 磁吸固定 | 螺栓固定 | 表帶固定 | 螺栓固定 | 表帶固定 | 合金片固定 |
工作電源 | 電池 | CT感應取電，啟動電流≥5A | ||||
工作壽命 | ≥5年 | ≥10年 | ||||
測溫范圍 | -50℃~125℃ | -50℃~150℃ | -50℃~125℃ | |||
精度 | ±1℃ | ±0.5℃ | ±1℃ | |||
傳感器探頭 | 合金底座 | |||||
應用范圍 | 高低壓柜內電氣接頭 | 戶內外電氣接頭 | 高低壓柜內電氣接頭 | |||
工作溫度 | -50℃~125℃ | |||||
相對濕度 | ≤95% | |||||
大氣壓力 | 86kPa~106kPa | |||||

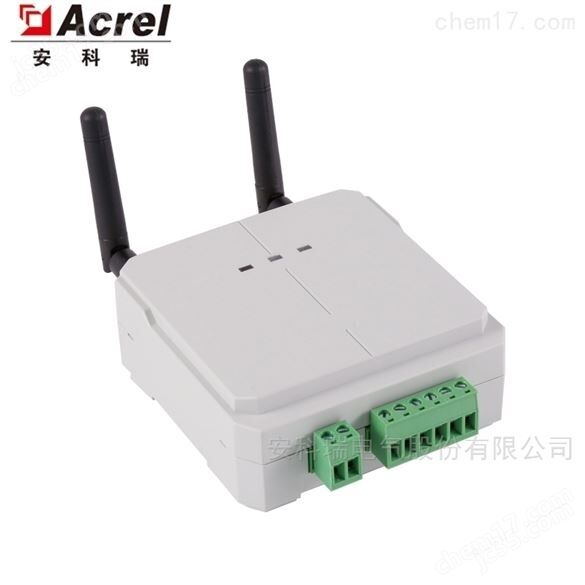

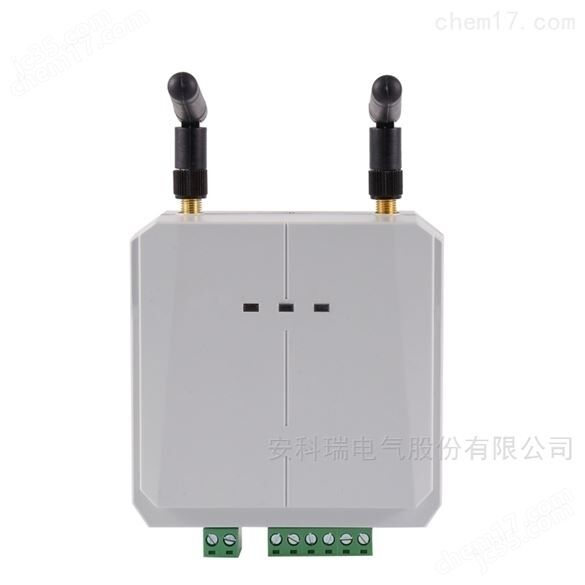

ATC系列收發器是一款帶有1路RS485串行通訊接口的溫度收發器，可同時接收ATE系列無線測溫傳感器發射的數據，并將采集到的數據通過RS485總線上傳到監控中心。
名稱 | 參數說明 | 安裝方式 |
ATC450-C | 65*45*28mm(長*寬*高)；DC24V供電；一路上行RS485接口，可接收60個ATE100/ATE100M/ATE200/ATE400/ATE100P/ATE200P無線溫度傳感器溫度；Modbus協議。 | 35mm導軌安裝 螺絲固定 (φ4,36mm) |
ATC600 | 90*90*38mm(長*寬*高)；AC/DC 85～265V 供電；ATC600有2種工作模式：終端(-C)、中繼(-Z)，可根據項目布局選擇配置。可接收240個ATE100/ATE100M/ATE200/ATE400/ATE100P/ATE200P無線溫度傳感器溫度；一路上行RS485接口 Modbus協議。 | 35mm導軌安裝 |
技術參數
參數類型 | 指標 | ||
ATC450-C | ATC600-C | ATC600-Z | |
工作模式 | 終端 | 終端 | 中繼 |
工作電源 | DC 24V | AC/DC 85～265V | |
接收距離 | 空曠150M | 空曠150M | 到終端空曠1000M |
安裝方式 | 導軌式 | ||
通訊接口 | RS485 | ||
外形尺寸 | 45×28×65(mm) | 90×90×38(mm) | |
配合傳感器 | ATE100M/ATE100/ATE200/ATE100P/ATE200P/ATE400 | ||
接收數量 | 60 | 240 | |
3，系統架構
Acrel-2000/T無線測溫系統可以將用戶站內設備層所有測溫裝置的溫度數據接入，利用*的計算機 技術，現代電子技術，通訊技術和信號處理技術，將接入測溫裝置的溫度數據經過讀取、分析、處理，顯 示在計算機上，實現對全站所有溫度節點進行監視。系統具有獨立的數據庫，可以記錄數據，查詢數據， 查詢曲線，查詢報表，具有高溫、超溫越限告警，告警時間查詢等功能。無線測溫系統溫度在線監測能夠 提升設備安全保障，及時、持續、準確反映設備運行狀態，避免安全事故的發生，降低設備事故率。用戶 站無需定期巡視，減少人力物力，實現自動化管理。固態變壓器測溫裝置
系統組網示意如下：
