產品簡介
| 產地 | 國產 | 售后保修期 | 24個月 |
|---|---|---|---|
| 銷售區域 | 全國 |
產品介紹
產生電弧光的原因
電弧光故障的危害
1. 固態變壓器（SST）
區別于傳統油浸鐵芯變壓器，固態變壓器 SST是電力電子變流器組合變壓器，由 AC/DC、DC/DC 高頻變換模塊構成，廣泛用于光伏儲能、充電樁、軌道交通、數據中心、交直流混合配網；整機集成在功率柜體內部，柜內母線、功率模塊、直流母線極易發生短路燃弧故障，傳統過流保護動作太慢，會直接燒毀昂貴功率器件。
SST配套弧光保護成套設備
2. 光纖弧光保護裝置
專為柜內電弧故障設計的極速繼電保護系統，采用無源光纖探頭采集電弧強光，配合電流雙判據實現毫秒級跳閘；光纖傳感頭不帶電、抗強電磁干擾，適配 SST 內部高頻大功率、強磁場環境。
3. 整體定義
固態變壓器光纖弧光保護裝置 = 配套 SST 功率柜、交直流變換柜體使用，以光纖紫外傳感器采集柜內弧光，結合故障電流雙重判據，實現固態變壓器柜內部短路電弧極速切除的專用成套保護設備。

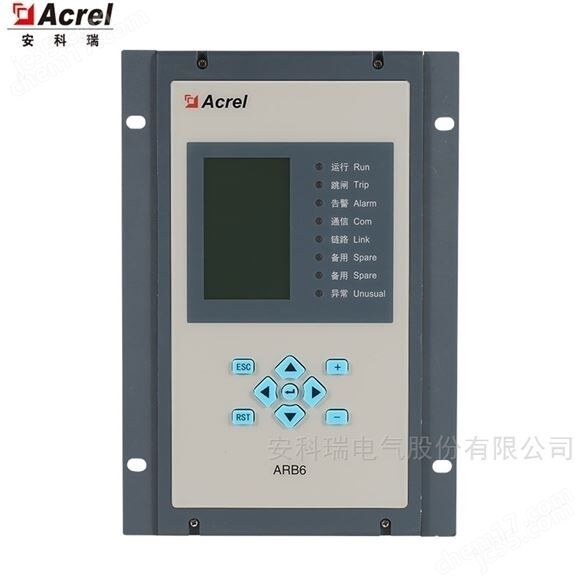

固態變壓器光纖弧光保護裝置-中低壓弧光保護
集保護、測量、監視、控制、通訊、故障錄波、事件記錄等多種功能于一體；
裝置內部集成了電源模塊、CPU模塊、弧光采集模塊、電流電壓采集模塊、開入開出模塊、通訊模塊、人機接口模塊；
軟件配以專門的保護算法，抗干擾性能強，可靠性高，保護實現方式靈活；
固態變壓器光纖弧光保護裝置邏輯
保護判據
弧光保護判據有弧光電流雙判據和弧光單判據，并可依據項目實際自由選擇。但弧光單判據受到其他光源影響時，易造成 裝置誤動，實際應用多選擇弧光電流雙判據。
為提高不接地系統和消弧線圈接地系統單相接地弧光故障的靈敏度，弧光保護可引入弧光零序電壓判據。
NB/T 42076-2016 弧光保護裝置選用導則中的4.3.3電流接入的選擇：按保護范圍內電源點就近接入原則，接入低壓電源 進線電流或饋線電流P級繞組。即母線室、手車室弧光關聯進線或者母聯電流，饋線柜電纜室弧光關聯饋線電流，作為弧光 保護電流判據。
保護動作
相比傳統保護的核心優勢（適配 SST 場景）
速度碾壓傳統繼電保護
傳統過流保護動作 40~300ms，電弧會熔毀 SST 功率 IGBT、電容；光纖弧光保護最快 7ms 跳閘，電弧能量大幅降低，設備幾乎無損壞。
光纖無源，適配固態變壓器強電磁環境
SST 內部高頻開關產生強電磁輻射，普通電傳感器易受干擾誤動；光纖探頭無電氣連接，抗 EMC 能力。
可檢測直流微小接地燃弧
固態變壓器含大量直流母線，單相接地短路電流很小，常規電流保護無法啟動，光纖僅靠光信號就能識別早期燃弧。
分區故障定位
多組光纖分別監測 SST 交流室、DC/DC 模塊室、直流母線，故障后主機顯示具體哪個腔室起火，快速檢修。
人身安全防護
電弧爆炸會產生高溫沖擊波，極速跳閘可避免運維人員柜前檢修時灼傷。
有需要相關產品選型采購報價資料，聯系客服：安科瑞徐經理，免費提供選型方案
