產品簡介
| 產地 | 國產 | 售后保修期 | 24個月 |
|---|
產品介紹

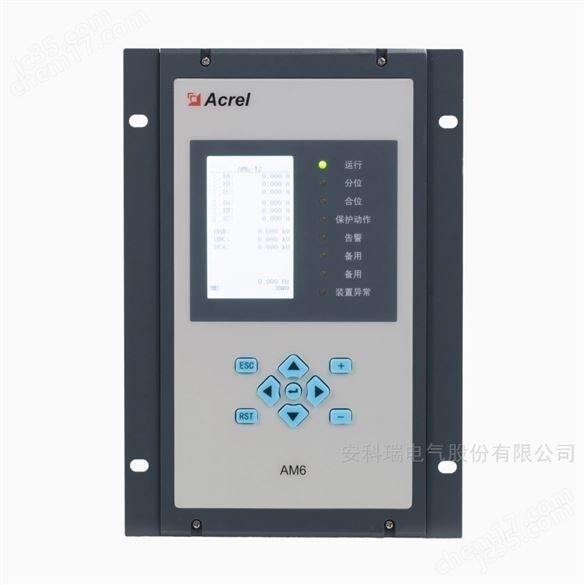

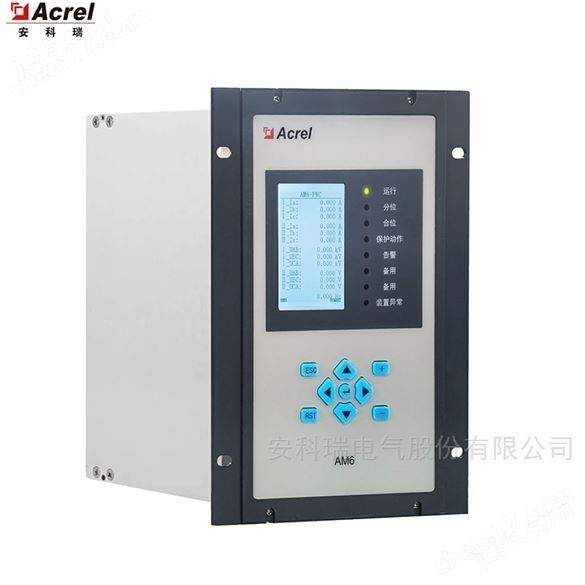

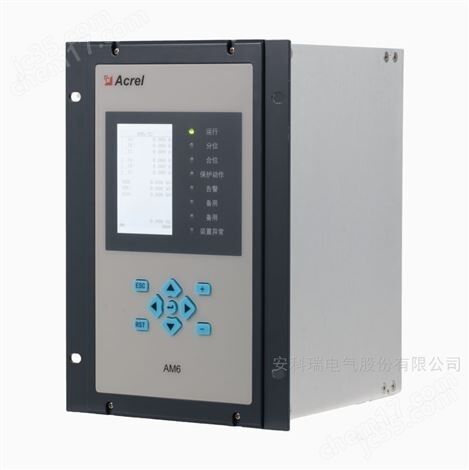

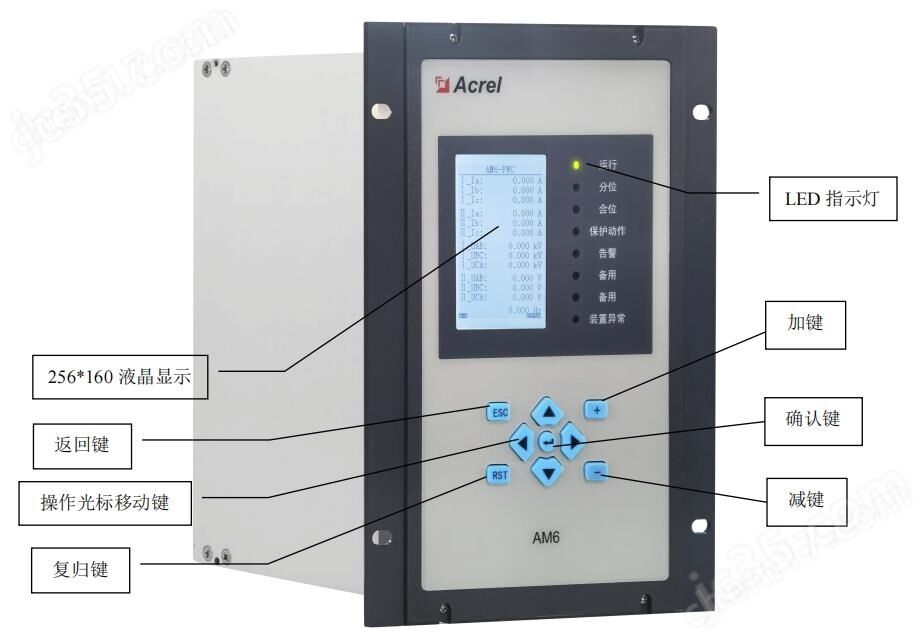

AM6-PWC 三合一箱變測控裝置專為新能源升壓場景打造，廣泛應用：
地面集中式光伏電站、分布式工商業光伏儲能電站、陸上風力發電場、儲能調頻 / 調峰升壓箱變，替代傳統保護裝置、測控裝置、通訊管理機三臺分立設備，一機三用，降低柜內設備數量，減少布線，節約項目投資與后期運維工作量。
一臺裝置同時完成箱變一次設備、儲能 / 光伏逆變器全部數據采集與遠程控制，實現電站就地無人值守：
1. 遙測采集內容
逆變器側：直流電壓、直流電流、直流功率、交流三相電壓電流、功率因數、實時發電功率、日發電量、累計總發電量；
箱變變壓器側：高低壓三相電壓、三相電流、有功 / 無功功率、變壓器繞組溫度；
2. 遙信狀態采集
逆變器交直流斷路器、箱變高低壓斷路器、高壓負荷開關、箱變前后柜門限位、設備故障告警等全部開關狀態實時上送；
3. 遠程遙控遙調
支持逆變器功率遙調、啟停遙控；箱變高壓負荷開關分合閘、低壓斷路器遠程分合控制，遠程完成設備投切操作
一、硬件通道資源，超大容量適配箱變全信號采集
AM6-PWC 箱變測控保護裝置（以下簡稱裝置）集保護、控制、測量、通訊、組網功能于一體，資源豐 富、配置、維護方便、性能穩定，適用于光伏、儲能及風能升壓箱變。 裝置硬件設計采用可靠性配置，軟件配以專門的保護算法，抗干擾性能強，可靠性高，保護實現方式靈 活，為電力系統的安全可靠運行提供保障。

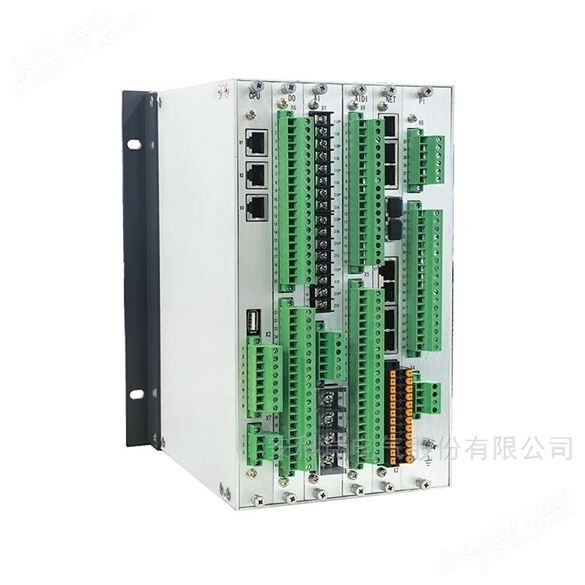

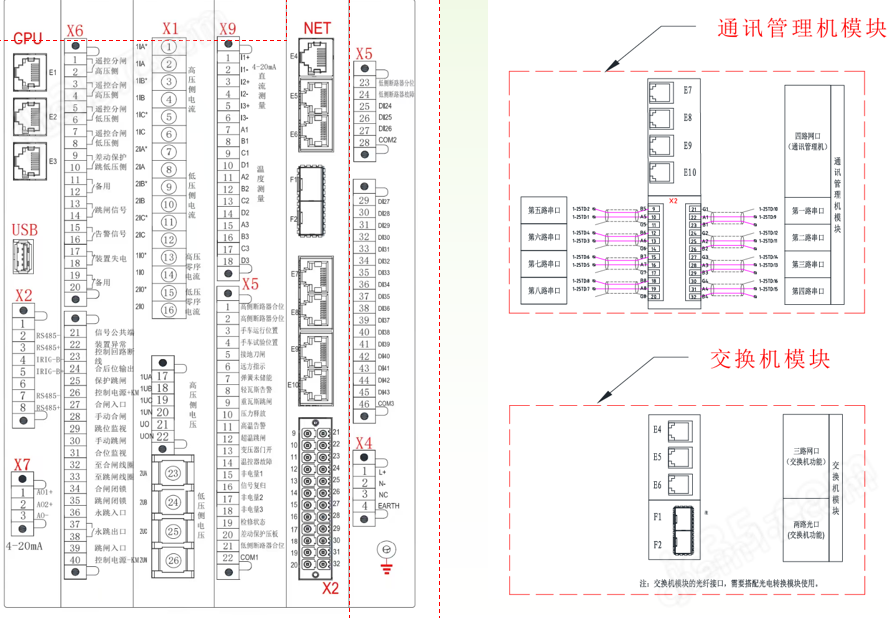

產品配置
8 路交流電流通道，可接入箱變高壓側和低壓側的三相電流及零序電流；
7 路交流電壓通道，可接入箱變高壓側和低壓側的三相電壓及高壓側零序電壓；
2 路 4~20mA 直流模擬量變送輸出，可通過邏輯可編程軟件自定義變送量；
43 路有源開關量輸入通道、10 路獨立無源開關量輸出通道；
2 路 4~20mA 直流測量通道；
3 路溫度測量通道；
獨立操作回路，可自適應 0.25~5A 開關跳/合閘電流；
2 路 RS485 串行通訊接口，支持 IEC60870-5-103、Modbus-RTU 規約；
3 路以太網接口，支持 IEC60870-5-103、Modbus-TCP 規約；
1 路 IRIG-B 對時口；
1 個 USB 接口，支持通過 U 盤更新程序，導出裝置的定值、事件、故障錄波數據；
具備規約轉換功能，4 個以太網接口，8 個串口，支持 ModbusRtu、ModbusTCP、DL/T645-1997、 DL/T645-2007、CJT188-2004、IEC103/104、OPC UA、BACNET、SNMP、MQTT 協議等； 具備交換機功能，3 個以太網接口，2 個光模塊插口，支持光纖環網功能。
AM6-PWC三合一箱變測控裝置
可以采集箱變一次設備開關狀態、箱變內電參量信號，以及逆變器數據：
遙測信號主要包括：逆變器直流電壓、直流電流、直流功率、交流電壓、交流電流、功率因數、當前發電功率、日發電量、累計發 電量等；箱變高、低壓側三相電流、電壓、功率和變壓器溫度等。
遙信信號主要包括：逆變器的交、直流斷路器；箱變低壓側斷路器、高壓側負荷開關、箱變高低壓側門等電氣設備的運行狀態信號。
控制對象主要包括：逆變器（遙調、遙控）、箱變高壓側負荷開關、箱變低壓側斷路器。
裝置記錄
實時記錄交流量、開入量、開出量和所有保護模塊的狀態。 12 裝置記錄內部各元件動作行為、動作時間和錄波數據，共可記錄 16 條故障錄波，每條錄波可觸發 12 次 錄波，每次錄波可錄故障前 8 個周波、故障后 4 個周波波形，共計 15.36s。每個采樣點錄波至少包含 32 個模 擬量、22 個開關量波形。

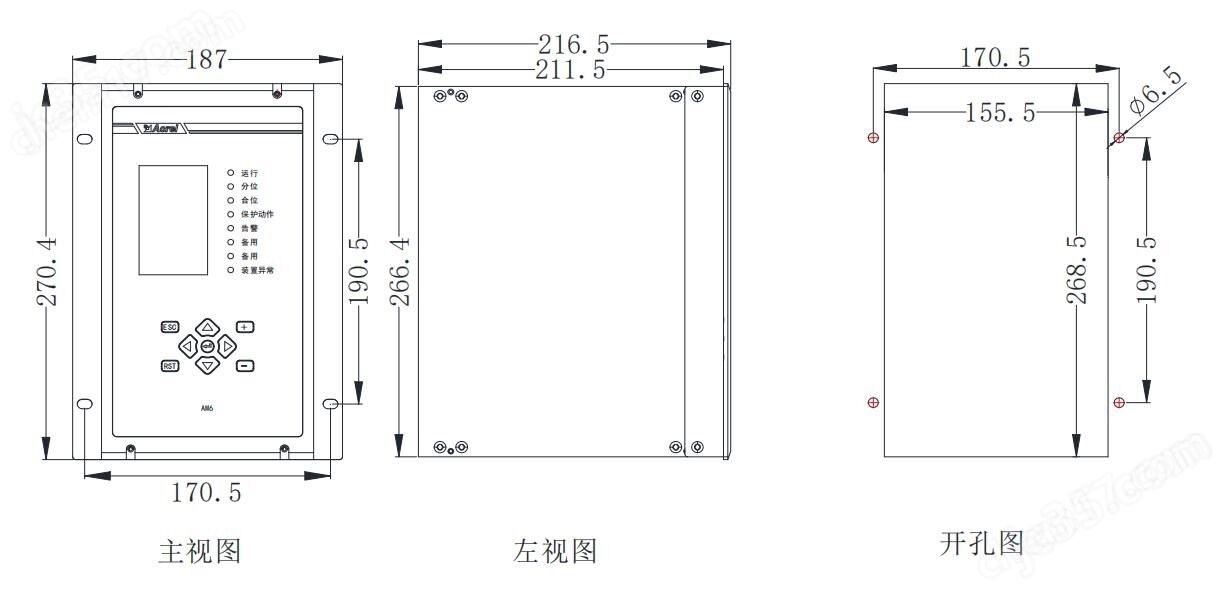

裝置外形尺寸
注：1、方孔尺寸為 268.5*155.5； 2、開孔尺寸以毫米（mm）為單位。

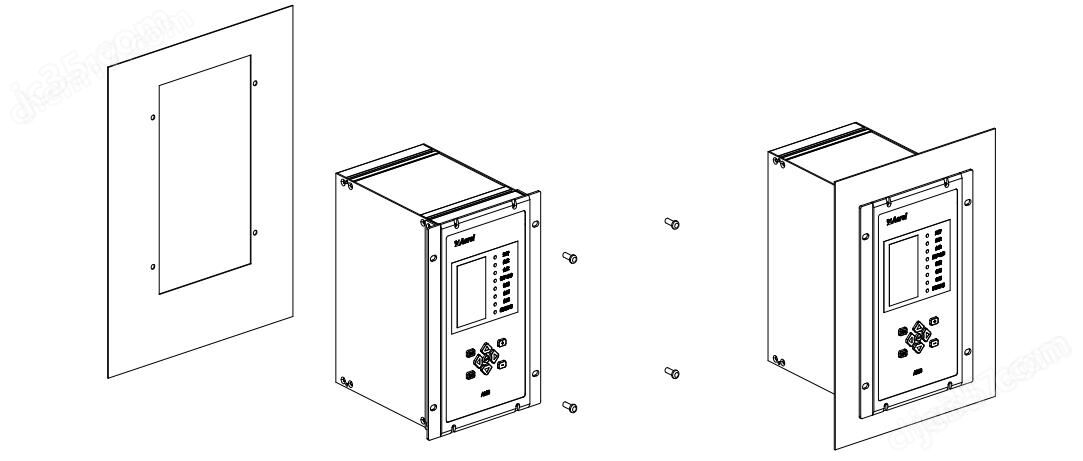

箱變測控保護裝置安裝方法
裝置采用面板嵌入式安裝，首先在屏體面板上按開孔尺寸開孔，如圖 4.2。再將裝置按圖 4.3 所示放入開 孔中，直到裝置面板靠住機柜的面板，旋轉上下 4 個固定螺絲，使裝置牢固固定在機柜面板上，如圖所 示。
產品應用場景

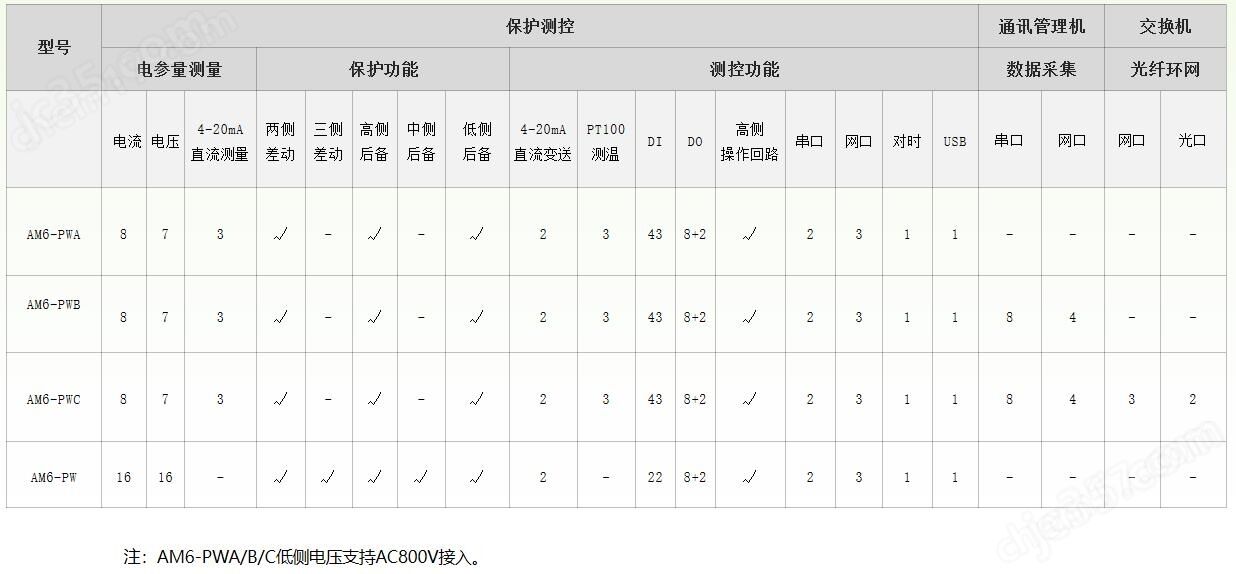

AM6-PW系列升壓箱變保護測控裝置資源對比
