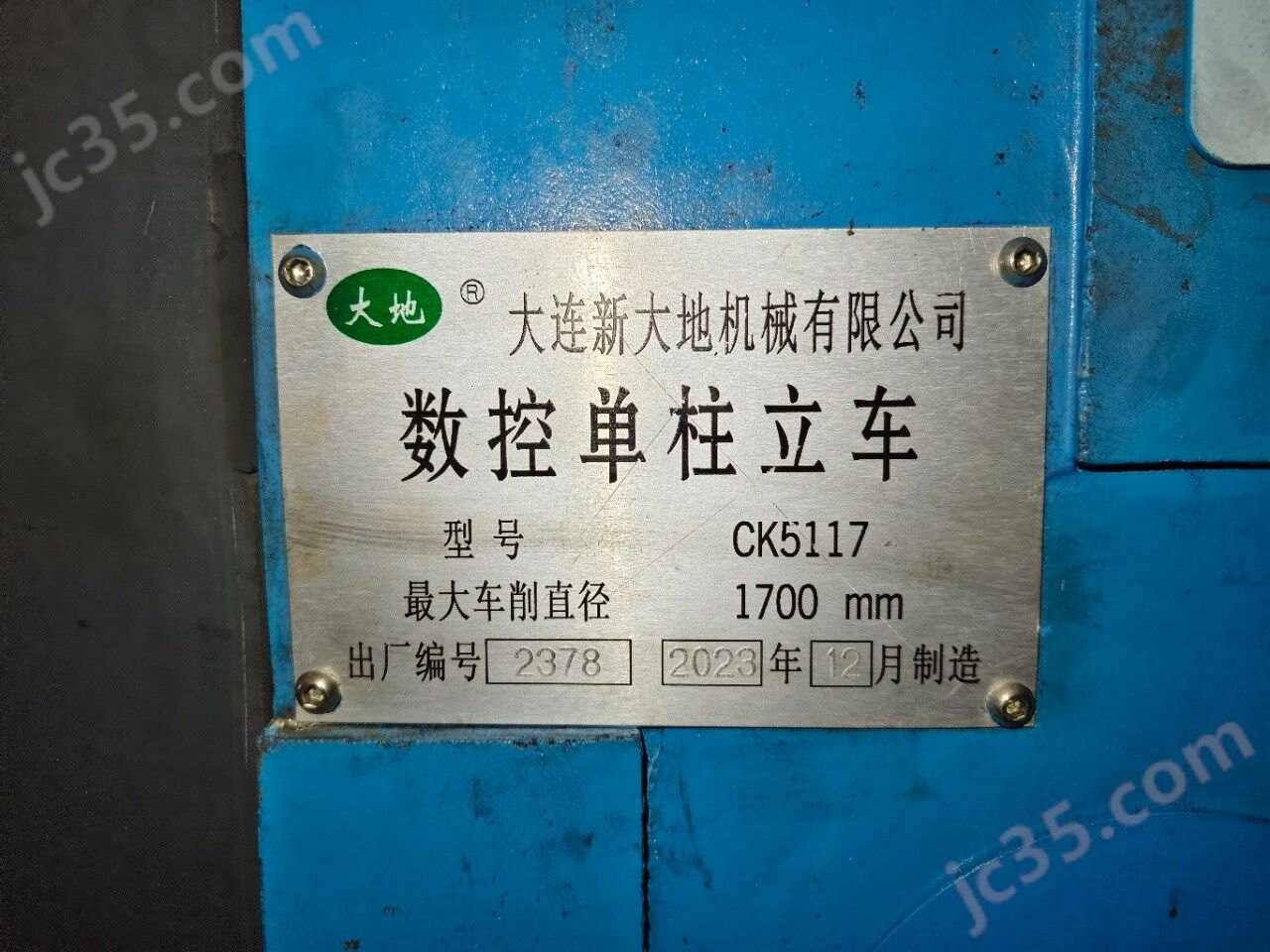

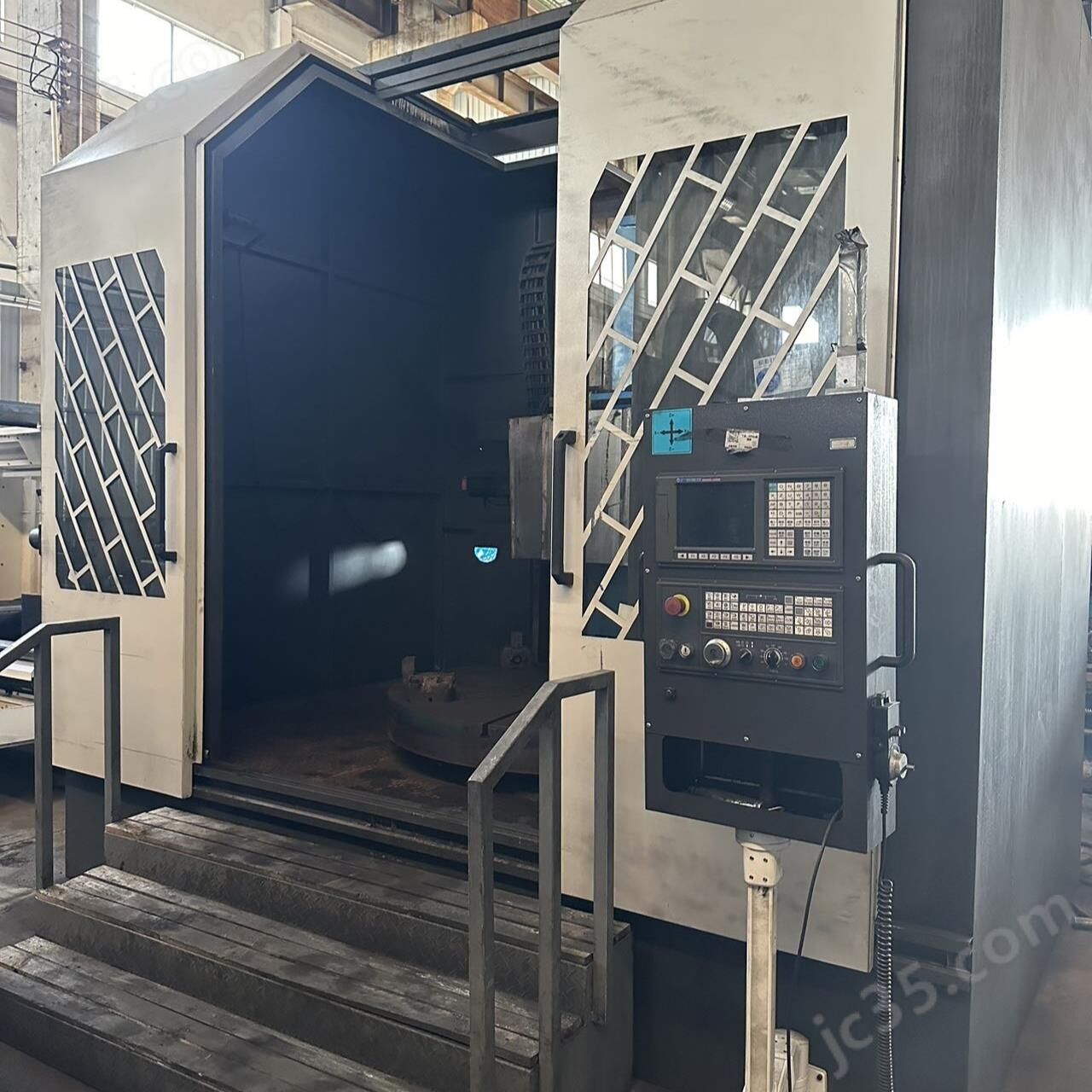

大連新大地 CK5117數控單柱立車
出廠:2023年12月
編號:2372
別名:數控立車、1.7米立車、單柱立式車床
運動方式:點位直線控制
聯動軸:兩軸聯動(X/Z)
加工參數
車削直徑:1700mm
床身回轉直徑:1700mm
工作臺直徑:1400mm
工件高度:1200mm
工件重量:5000kg(5噸)
精車表面粗糙度:Ra1.6μm
垂到架
水平行程X:1050mm
垂直行程Z:800mm
快移速度:X=4000mm/min,Z=3200mm/min
類型:前置立式電動架
到位:4/6工位,桿40×40mm
??標準機型無側道

d







架
工作臺
T型槽:6條,槽寬28mm
工作臺轉速:20~150r/min無級調速
動力配置
主電機功率:22/30KW

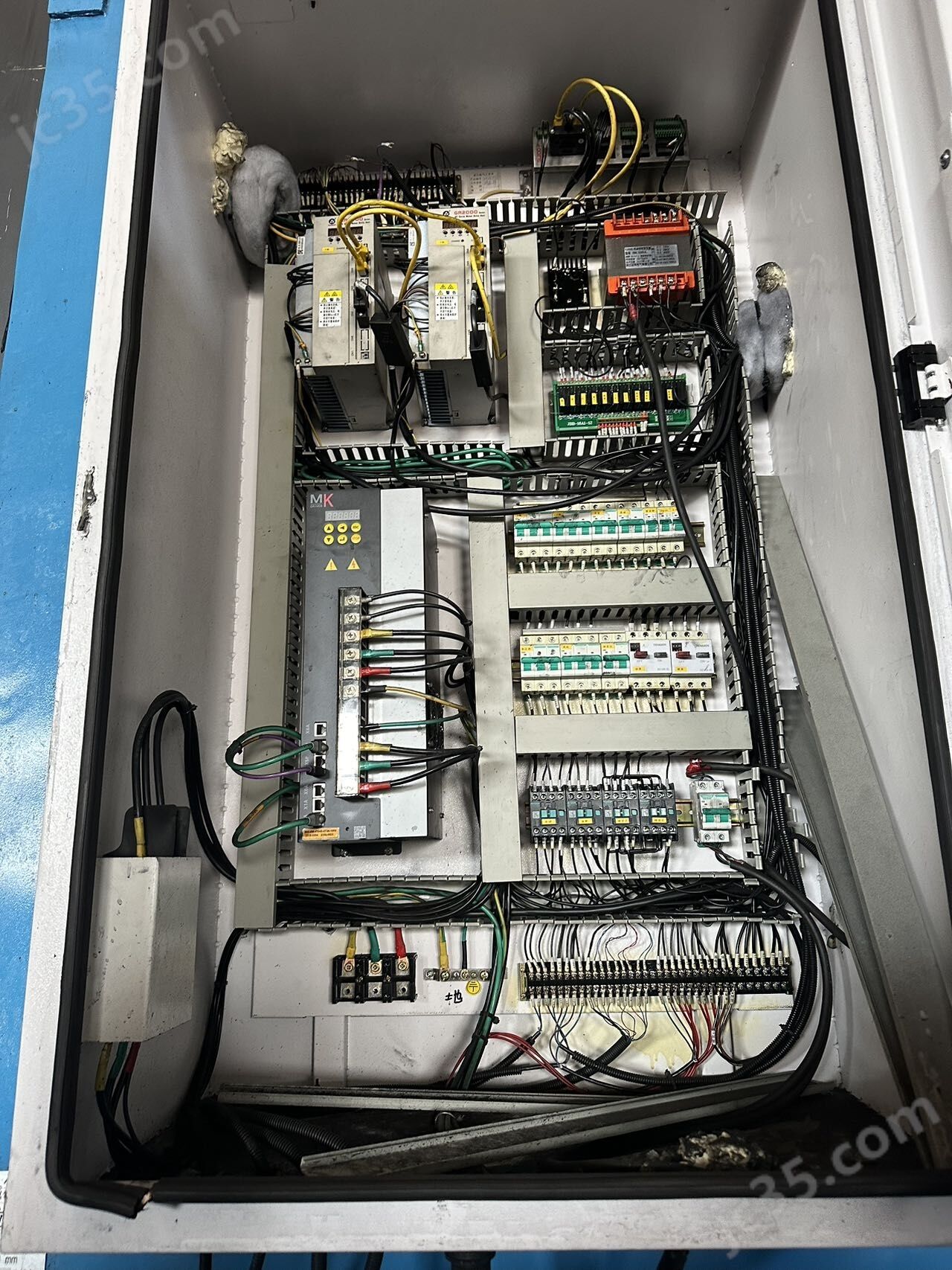

電氣氣源
電源:三相380V 50Hz
氣源壓力:0.5~0.7MPa
外形尺寸自重
整機長寬高:2830×2670×3010mm
機床高度:3010mm
占地面積:2.83m×2.67m
機床自重:約10噸
外圓車削、內孔車削、端面加工、圓弧切削、倒角、切槽
法蘭、齒輪坯、輪轂、泵殼、盤類零部件加工
鑄鐵、45#鋼、合金鋼、不銹鋼
