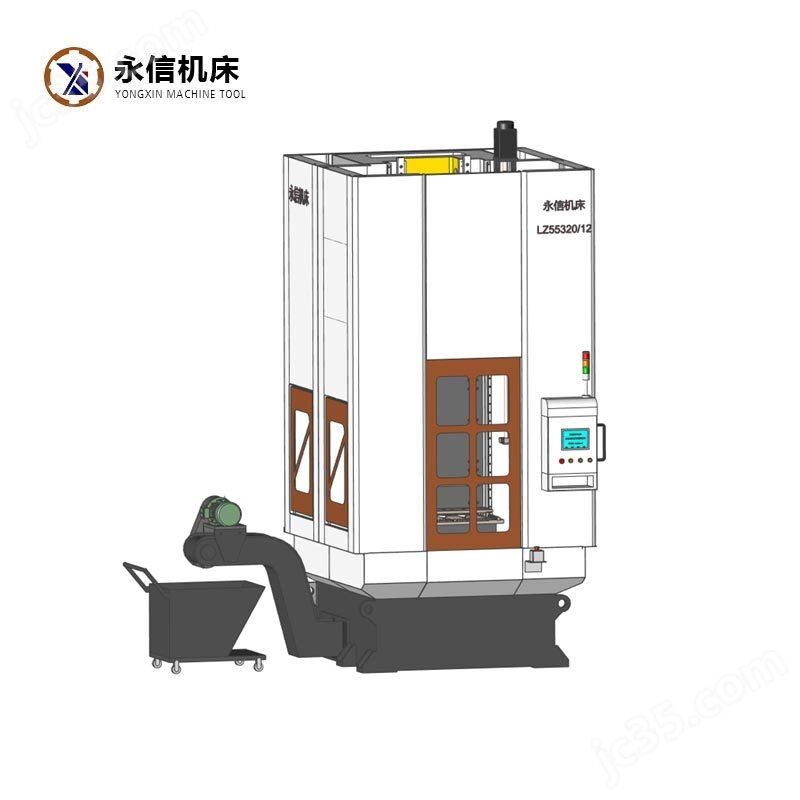

◆機床簡介
本機床為工件移動上拉式拉床,無需地坑或平臺安裝,分單工位、雙工位、三工位,具有的伺服自動調刀系統、推送料系統、自動接送刀系統以及刷屑系統,適合大批量高精度孔類零部件加工。
◆機床細節
![]() | 配置自動推料盤,工件定位方便可靠, 生產過程無需按按鈕,實現全自動運行。
|
◆加工示例
![]() | ![]() | ![]() |
◆技術參數
| 規格型號 | LS5120A | LS5130A |
| 工位數量 | 1-3 | 1-3 |
| 額定拉力(KN) | 200 | 300 |
| 工作行程(mm) | 1200/1600 | 1200/1600 |
| 拉刀長度范圍(mm) | 1350/1700 | 1050/1700 |
| 工作臺孔徑(mm) | 90 | 90 |
| 加工外徑(mm) | 單工位240 | 單工位240 |
| 雙工位240 | 雙工位240 | |
| 三工位140 | 三工位140 | |
| 拉削速度(m/min) | 2.5-5 | .52-5 |
| 返回速度(m/min) | 6-13 | 6-13 |
| 送刀速度(m/min) | 3-8 | 3-8 |
| 退刀速度(m/min) | 6-13 | 6-13 |
| 機床總功率(KW) | 13 | 18 |
| 機床外形尺寸(m) | 2.5×2×3.9 | 1.3×2.2×3.9 |
| 2.5×2×4.3 | ||
| 2.5×2×4.3 | ||
| 機床凈重(KG) | ≈8000/9500 | ≈9000/11000 |
