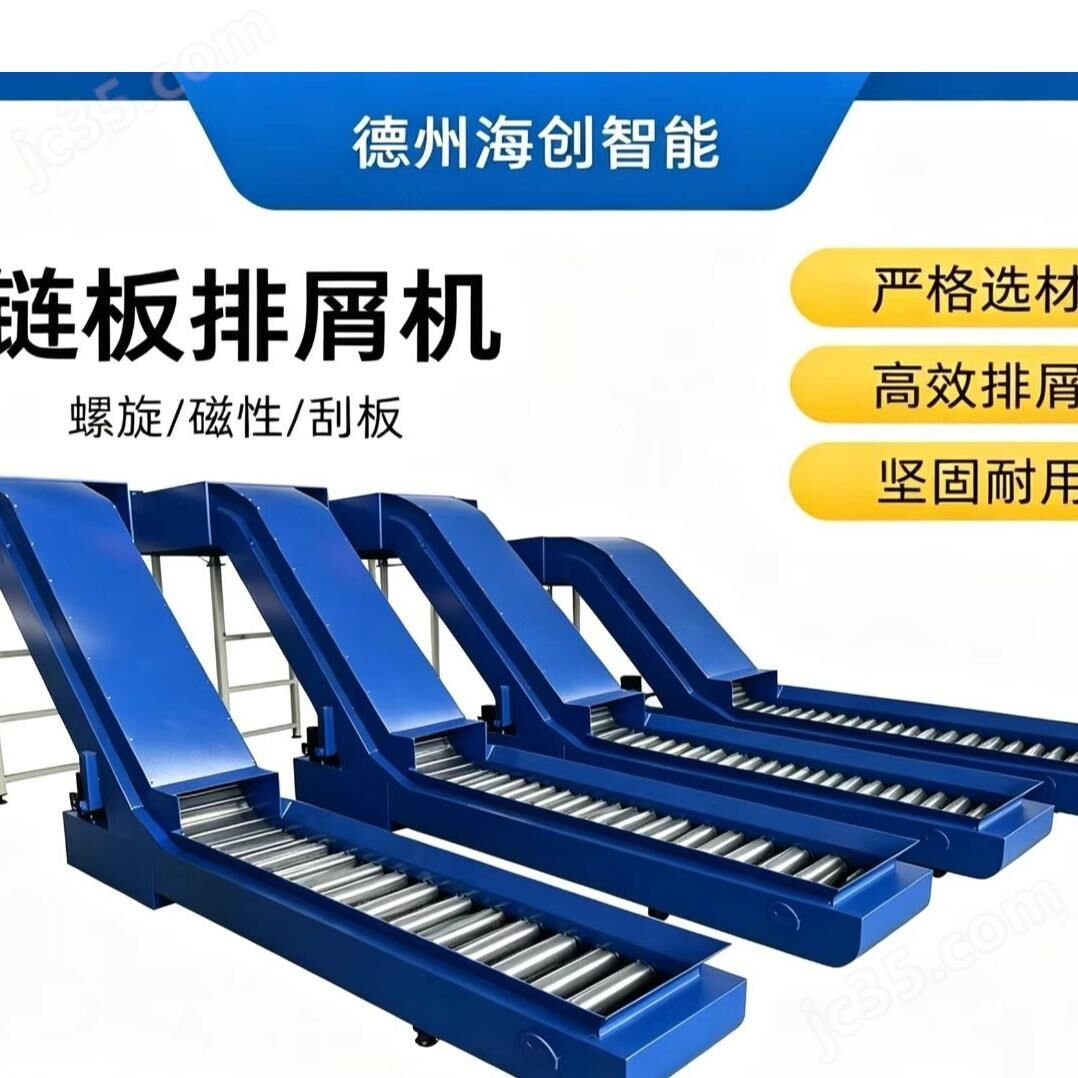

鏈板排屑機

鏈板排屑機（鏈板式排屑機）是數控機床、加工中心配套專用自動化除屑輸送設備，依靠金屬鉸接鏈板循環運轉，自動收集、輸送機床切削產生的各類金屬切屑，同步實現切削液過濾回收，是現代化機加工生產線標配。

水平型鏈板排屑機

傾斜提升式排屑機

長距離鏈板輸送線

二、整體結構組成

核心輸送單元

鏈板：分無縫鏈板、有縫鏈板兩種，材質為耐磨碳鋼 / 不銹鋼，帶防滑凸點防碎屑粘連；由銷軸鉸接成環形閉合輸送帶，節距常用 31.75/50.8/63.5mm，寬度可定制。

傳動鏈條 + 主動 / 從動鏈輪：兩側鏈條牽引鏈板循環運行，不跑偏、承載力強。

動力驅動系統

電機 + 齒輪減速機，配套電控箱，輸送速度 0.5–10m/min 可調；標配機械扭力限制 + 電氣過載報警，堵料自動停機保護鏈條與電機抖音百科。

機身與過濾回收結構

整體鋼制箱體、導屑槽；底部設濾網 / 水箱，切削液從鏈板縫隙回流機床水箱，實現液屑分離。

配套輔件（可選）

集屑車、提升斜坡、渦流分離器、冷卻泵、自動料滿報警裝置。

三、鏈板排屑機工作原理

電機經減速機帶動主動鏈輪，驅動兩側鏈條與鏈板做連續環形循環運動：

機床銑、車、鉆、磨產生的切屑落入排屑機進料端，落在移動鏈板上；

鏈板凸臺推送塊狀、卷狀碎屑向前輸送，可水平輸送或傾斜提升卸料；

運輸途中切削液透過鏈板縫隙、底部濾網回流冷卻系統循環利用；

鏈板運轉至設備頂端卸料口，切屑自動掉落至集屑箱 / 排屑車統一回收處理。

四、核心產品優勢

切屑適配范圍極廣

可輸送鋼、鐵、鋁、銅、不銹鋼等材質，兼容卷屑、團屑、塊狀、顆粒碎屑；彌補磁性排屑機無法輸送銅鋁無磁切屑的短板。

承載力強、耐磨耐用

全金屬硬質結構，可承受重塊鐵屑沖擊、高溫切屑，不易變形破損，適合重載、大批量加工場景。

安全穩定易維護

雙重過載保護防堵料損壞；模塊化拆裝設計，清理、更換鏈板簡單，運行低噪音、無跑偏。

安裝靈活

可做水平、傾斜提升、轉彎組合結構，適配立式加工中心、車床、龍門銑、自動化生產線；體積緊湊，適配機床狹小安裝空間。

一機多用

除排屑外，可用于沖壓、冷鐓設備輸送小型工件半成品。

五、主要應用場景

數控車床、立式 / 臥式加工中心、龍門銑床、鏜床、磨床；

自動化機加工流水線、組合機床、柔性生產線；

沖壓、冷墩、鍛造車間小件輸送；

冶金、五金批量金屬切削車間。

六、與其他排屑機對比核心優勢

對比磁性排屑機：能輸送銅、鋁、不銹鋼無磁切屑，重載大塊碎屑不打滑；

對比螺旋排屑機：不易纏繞長卷屑，輸送量大、不易卡死；

對比刮板排屑機：承載更高、使用壽命更長，適合長期重負荷生產。

七、基礎選型要點

根據切屑材質、形態選無縫 / 有縫鏈板（細碎屑選無縫，大塊鐵屑選有縫）；

按機床布局確定水平 / 傾斜提升、提升高度；

依據機床切削量匹配鏈板寬度、輸送速度、電機功率；

濕法加工（帶切削液）配套水箱過濾裝置。
