FRG- 數控旋轉臺平面磨床
400/600 液靜壓旋轉臺、全密閉、智能化
系列

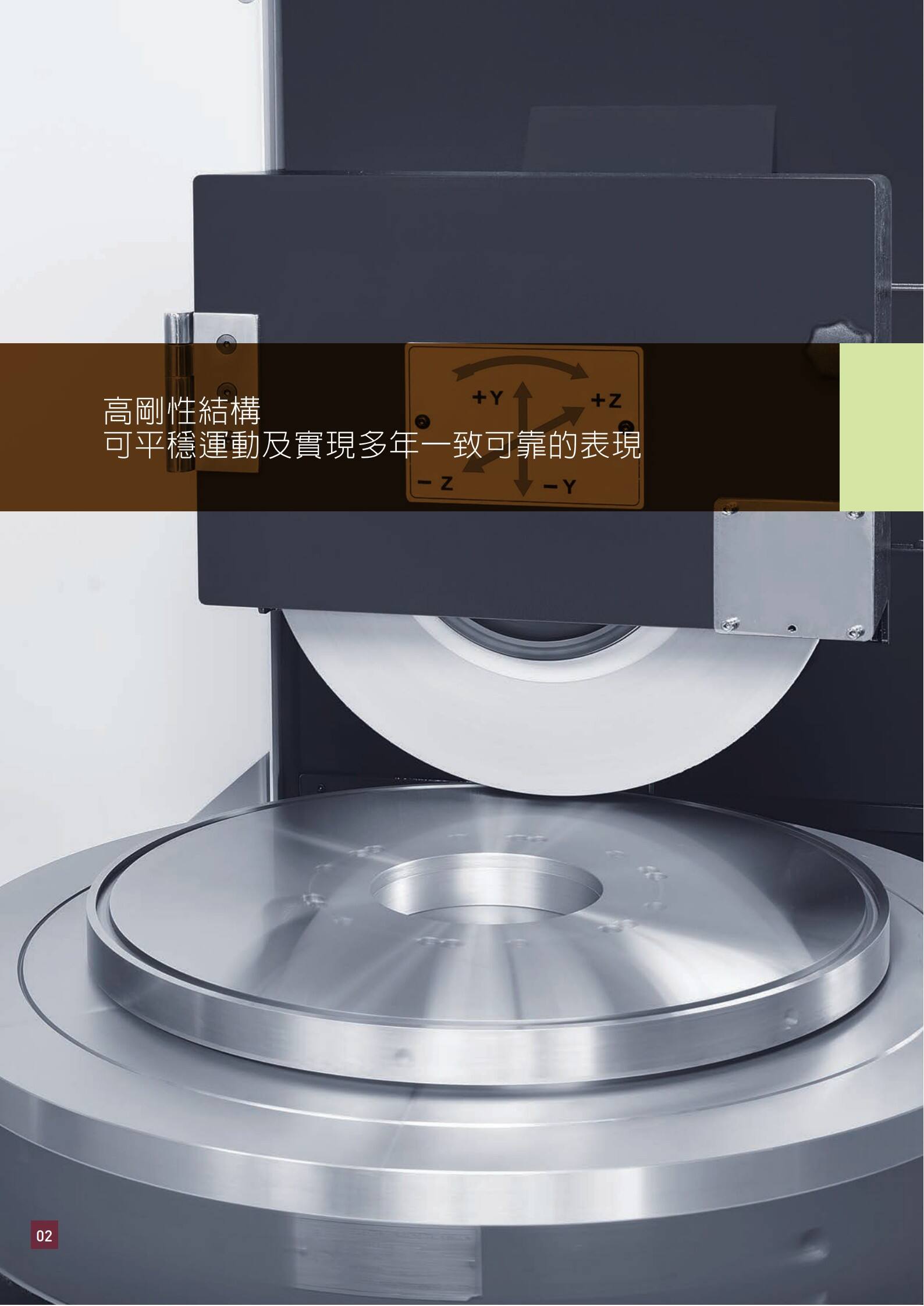

高剛性結構
可平穩運動及實現多年一致可靠的表現
02
F

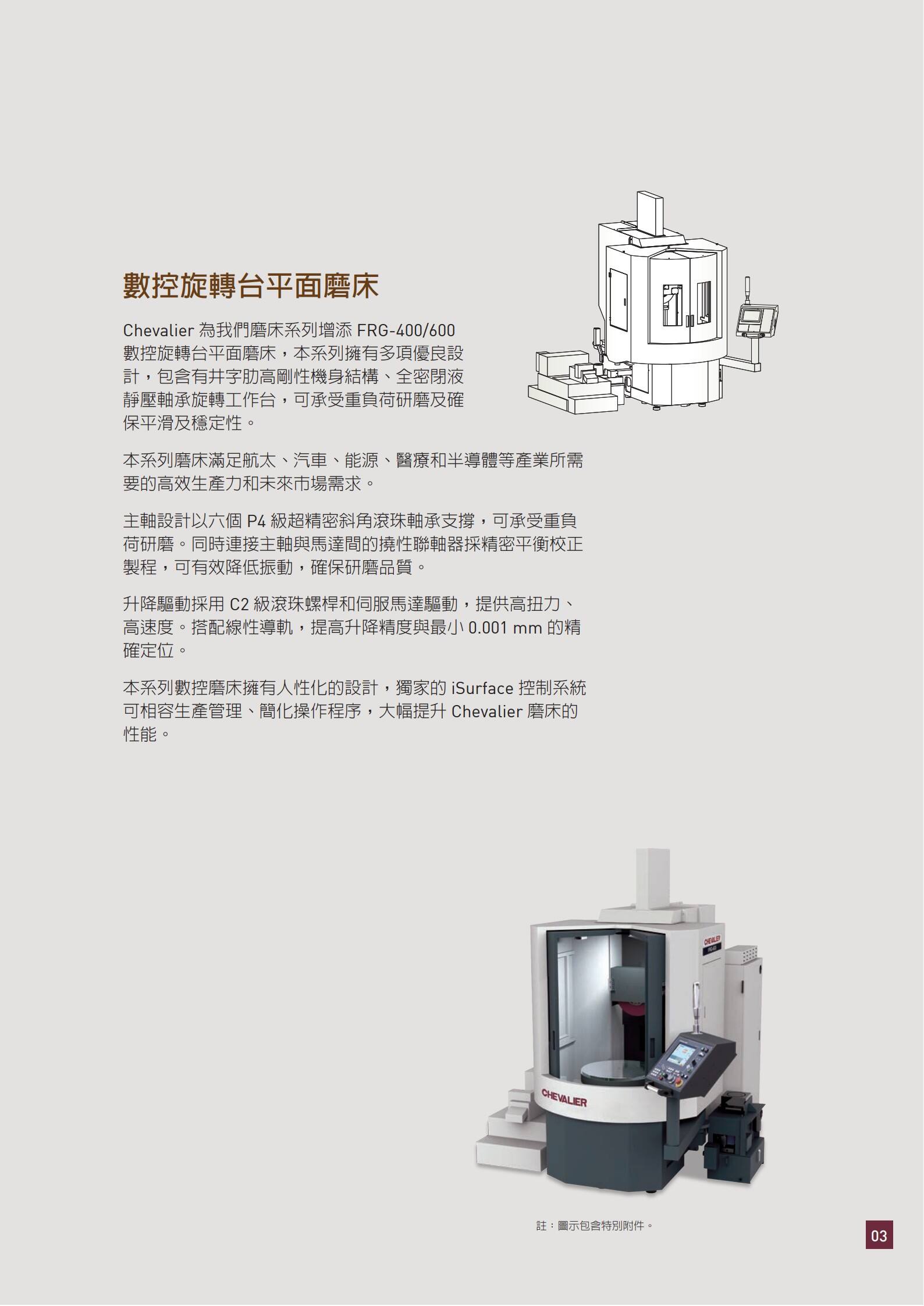

數控旋轉臺平面磨床
Chevalier 為我們磨床系列增添 FRG-400/600
數控旋轉臺平面磨床，本系列擁有多項優良設
計，包含有井字肋高剛性機身結構、全密閉液
E
靜 承旋轉工作臺，可承受重負荷研磨及確
保平滑及穩定性。
本系列磨床滿足航太、汽車、能源、醫療和半導體等產業所需
要的高效生產力和未來市場需求。
主軸設計以六個 P4 級超精密斜角滾珠軸承支撐，可承受重負
荷研磨。同時連接主軸與馬達間的撓性聯軸器採精密平衡校正
製程，可有效降低振動，確保研磨品質。
升降驅動採用 C2 級滾珠螺桿和伺服馬達驅動，提供高扭力、C
高速度。搭配線性導軌，提高升降精度與最小 0.001 mm 的精
確定位。
B
本系列數控磨床擁有人性化的設計， 的 iSurface 控制系統
可相容生產管理、簡化操作程序，大幅提升 磨床的
A Chevalier D
性能。
註：圖示包含特別附件。
03

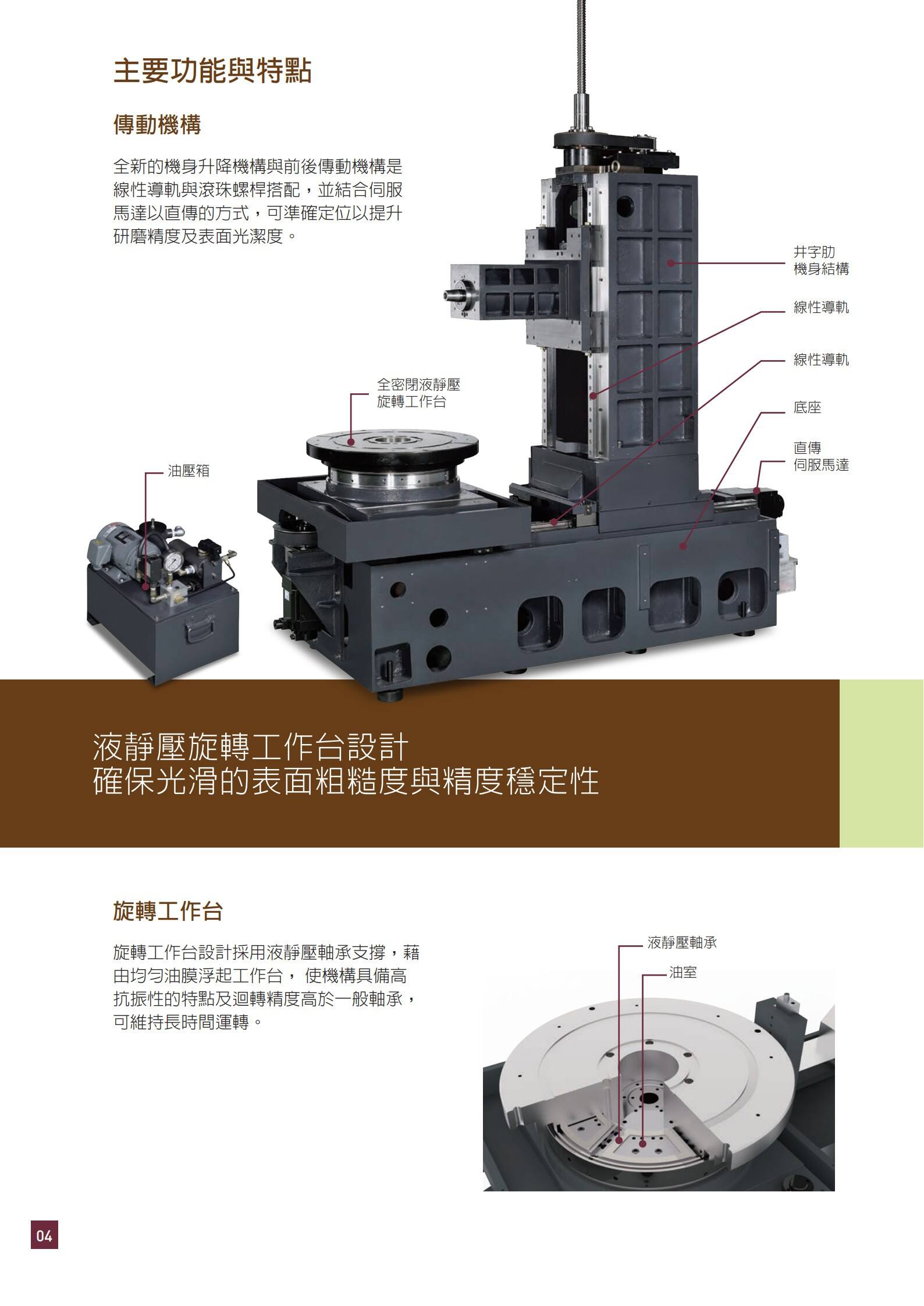

主要功能與特點
傳動機構
全新的機身升降機構與前後傳動機構是
線性導軌與滾珠螺桿搭配，並結合伺服
馬達以直傳的方式，可準確定位以提升
研磨精度及表面光潔度。
井字肋
機身結構
線性導軌
線性導軌
全密閉液靜壓
旋轉工作臺 底座
直傳
油壓箱 伺服馬達
液靜壓旋轉工作臺設計
確保光滑的表面粗糙度與精度穩定性
旋轉工作臺
液靜 承
旋轉工作臺設計採用液靜 承支撐，藉
由均勻油膜浮起工作臺， 使機構具備高 油室
抗振性的特點及迴轉精度高於一般軸承，
可維持長時間運轉。
04

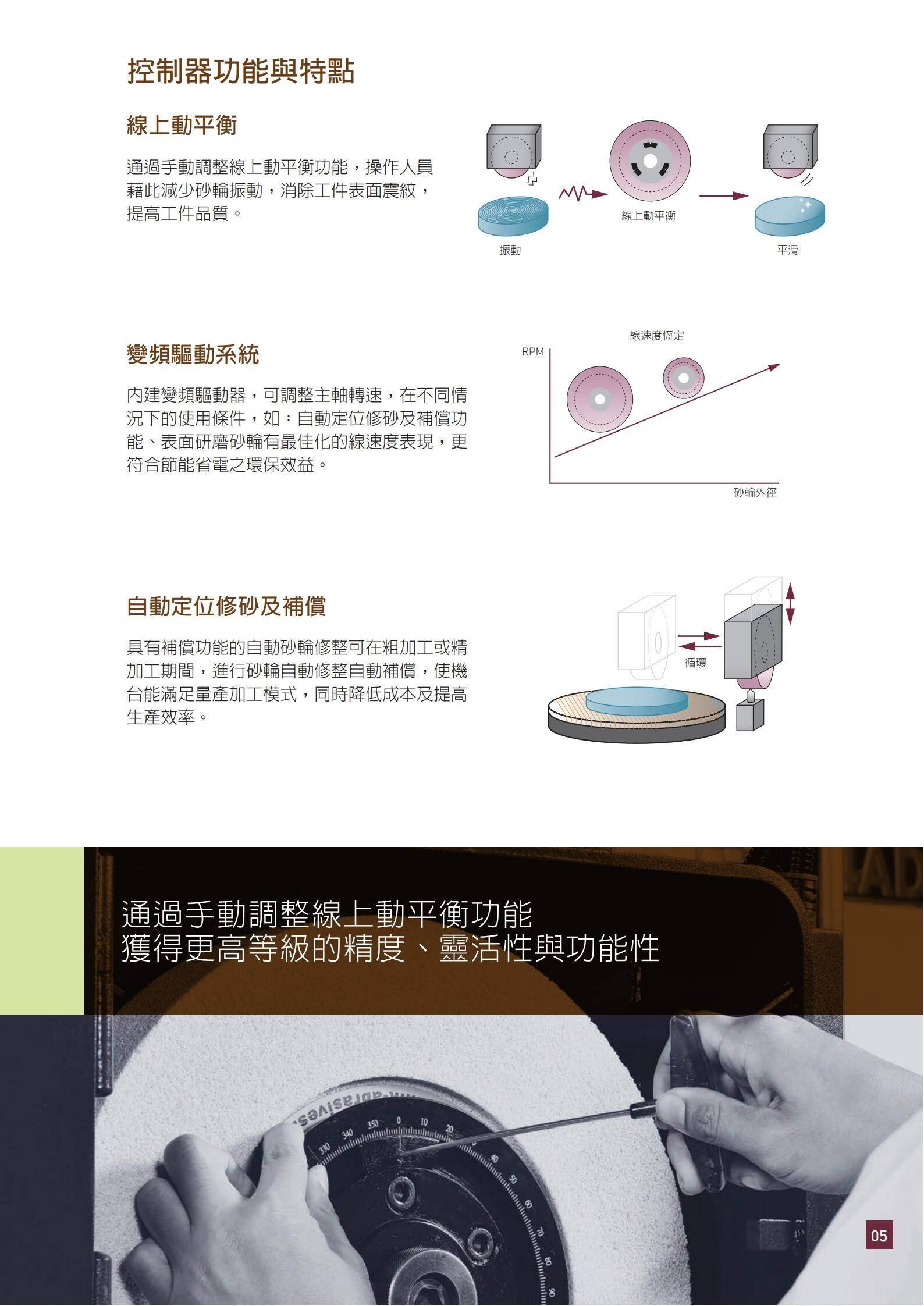

控制器功能與特點
線上動平衡
通過手動調整線上動平衡功能，操作人員
藉此減少砂輪振動，消除工件表面震紋，
提高工件品質。 線上動平衡
振動 平滑
線速度恆定
變頻驅動系統 RPM
內建變頻驅動器，可調整主軸轉速，在不同情
況下的使用條件，如：自動定位修砂及補償功
能、表面研磨砂輪有 化的線速度表現，更
符合節能省電之環保效益。
砂輪外徑
自動定位修砂及補償
具有補償功能的自動砂輪修整可在粗加工或精
加工期間，進行砂輪自動修整自動補償，使機 循環
臺能滿足量產加工模式，同時降低成本及提高
生產效率。
通過手動調整線上動平衡功能
獲得更高等級的精度、靈活性與功能性
05

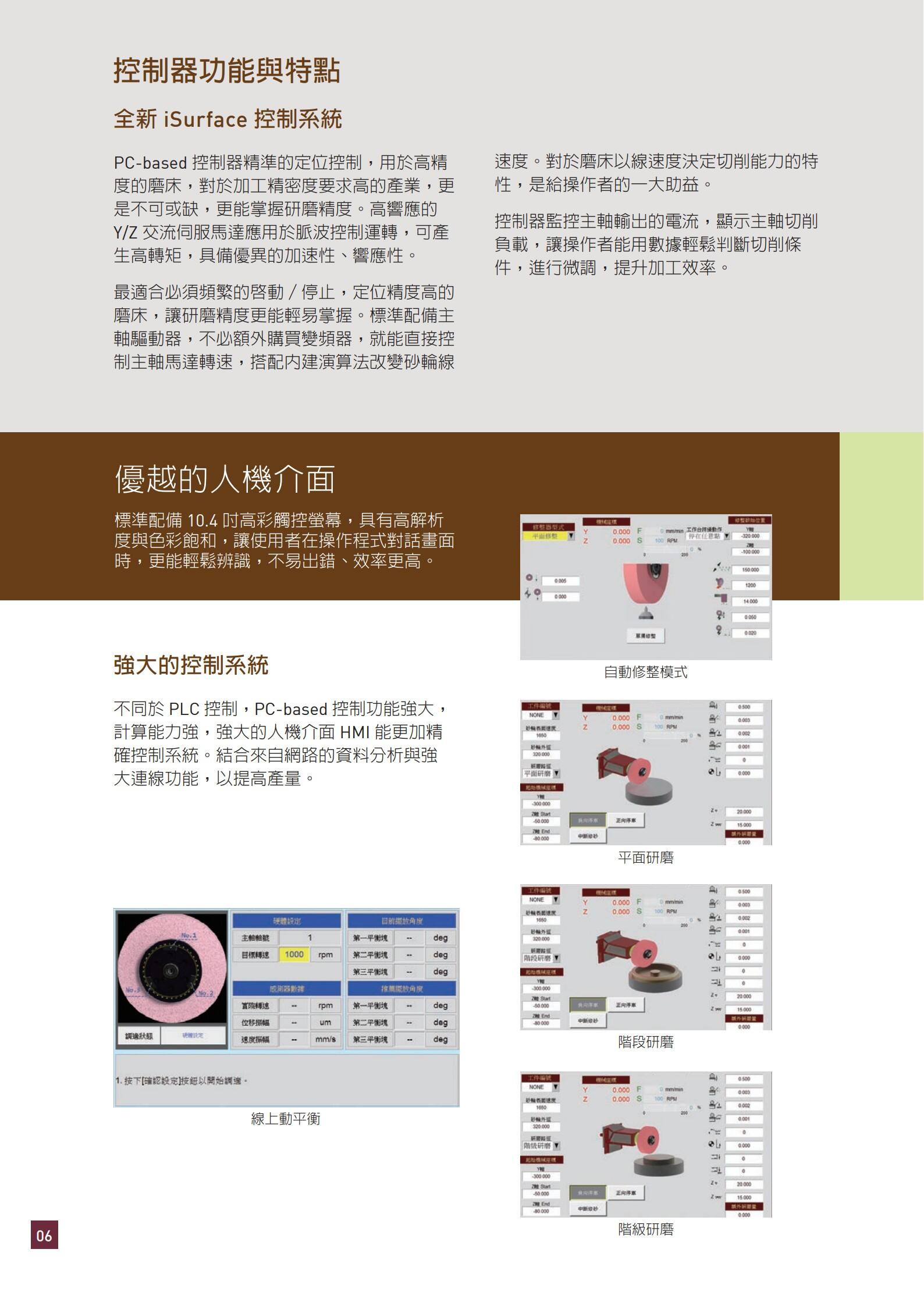

控制器功能與特點
全新 iSurface 控制系統
PC-based 控制器精準的定位控制，用於高精 速度。對於磨床以線速度決定切削能力的特
度的磨床，對於加工精密度要求高的產業，更 性，是給操作者的一大助益。
是 ，更能掌握研磨精度。高響應的
控制器監控主軸輸出的電流，顯示主軸切削
Y/Z 交流伺服馬達應用於脈波控制運轉，可產
負載，讓操作者能用數據輕鬆判斷切削條
生高轉矩，具備優異的加速性、響應性。
件，進行微調，提升加工效率。
必須頻繁的啟動／停止，定位精度高的
磨床，讓研磨精度更能輕易掌握。標準配備主
軸驅動器，不必額外購買變頻器，就能直接控
制主軸馬達轉速，搭配內建演算法改變砂輪線
的人機介面
標準配備 10.4 吋高彩觸控螢幕，具有高解析
度與色彩飽和，讓使用者在操作程式對話畫面
時，更能輕鬆辨識，不易出錯、效率更高。
強大的控制系統 自動修整模式
不同於 PLC 控制，PC-based 控制功能強大，
計算能力強，強大的人機介面 HMI 能更加精
確控制系統。結合來自網路的資料分析與強
大連線功能，以提高產量。
平面研磨
階段研磨
線上動平衡
06 階級研磨

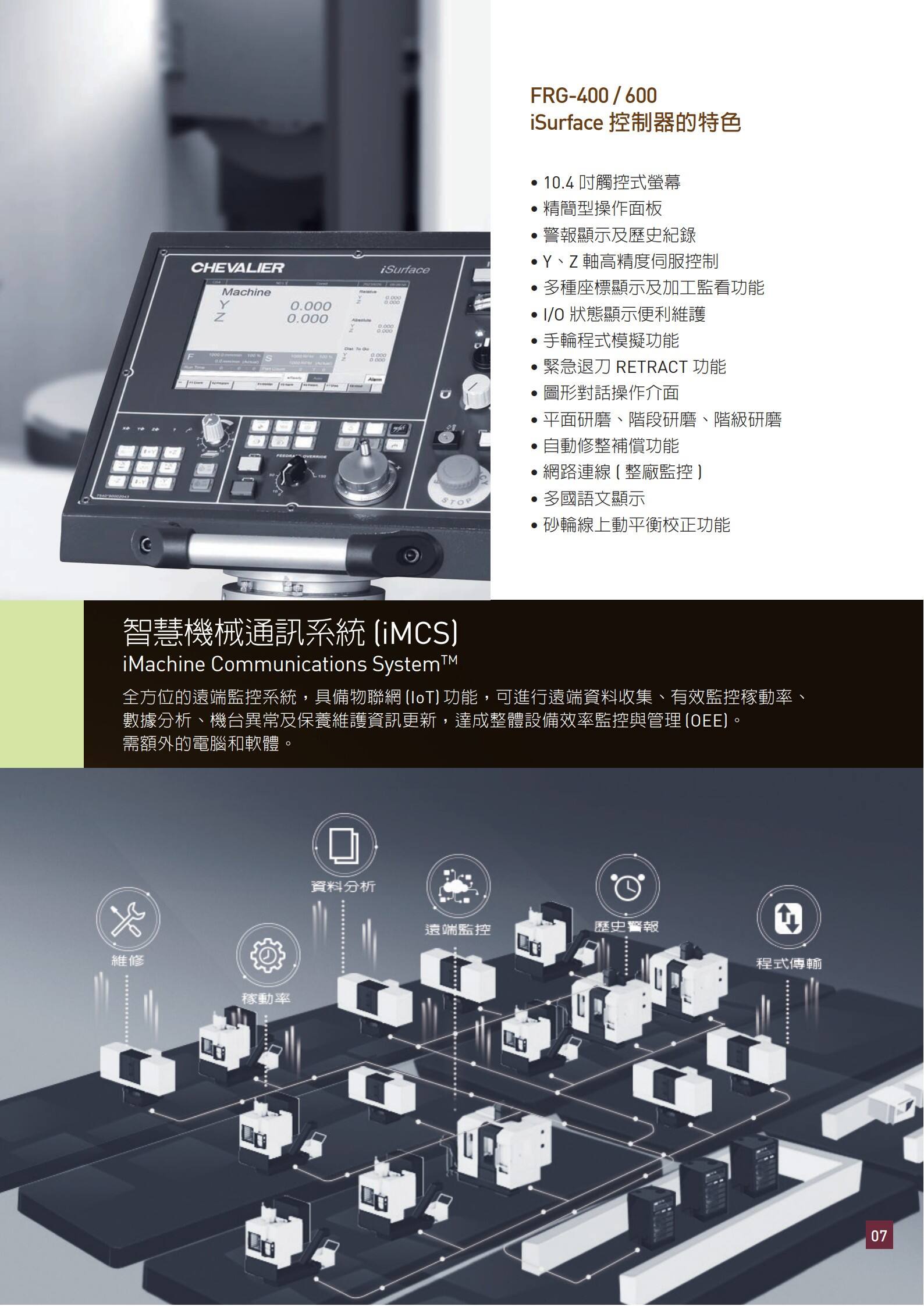

FRG-400 / 600
iSurface 控制器的特色
• 10.4 吋觸控式螢幕
• 精簡型操作面板
• 警報顯示及歷史紀錄
• Y、Z 軸高精度伺服控制
• 多種座標顯示及加工監看功能
• I/O 狀態顯示便利維護
• 手輪程式模擬功能
• 緊急退刀 RETRACT 功能
• 圖形對話操作介面
• 平面研磨、階段研磨、階級研磨
• 自動修整補償功能
• 網路連線 ( 整廠監控 )
• 多國語文顯示
• 砂輪線上動平衡校正功能
智慧機械通訊系統 (iMCS)
iMachine Communications System™
的遠端監控系統，具備物聯網 (IoT) 功能，可進行遠端資料收集、有效監控稼動率、
數據分析、機臺異常及保養維護資訊更新，達成整體設備效率監控與管理 (OEE)。
需額外的電腦和軟體。
07

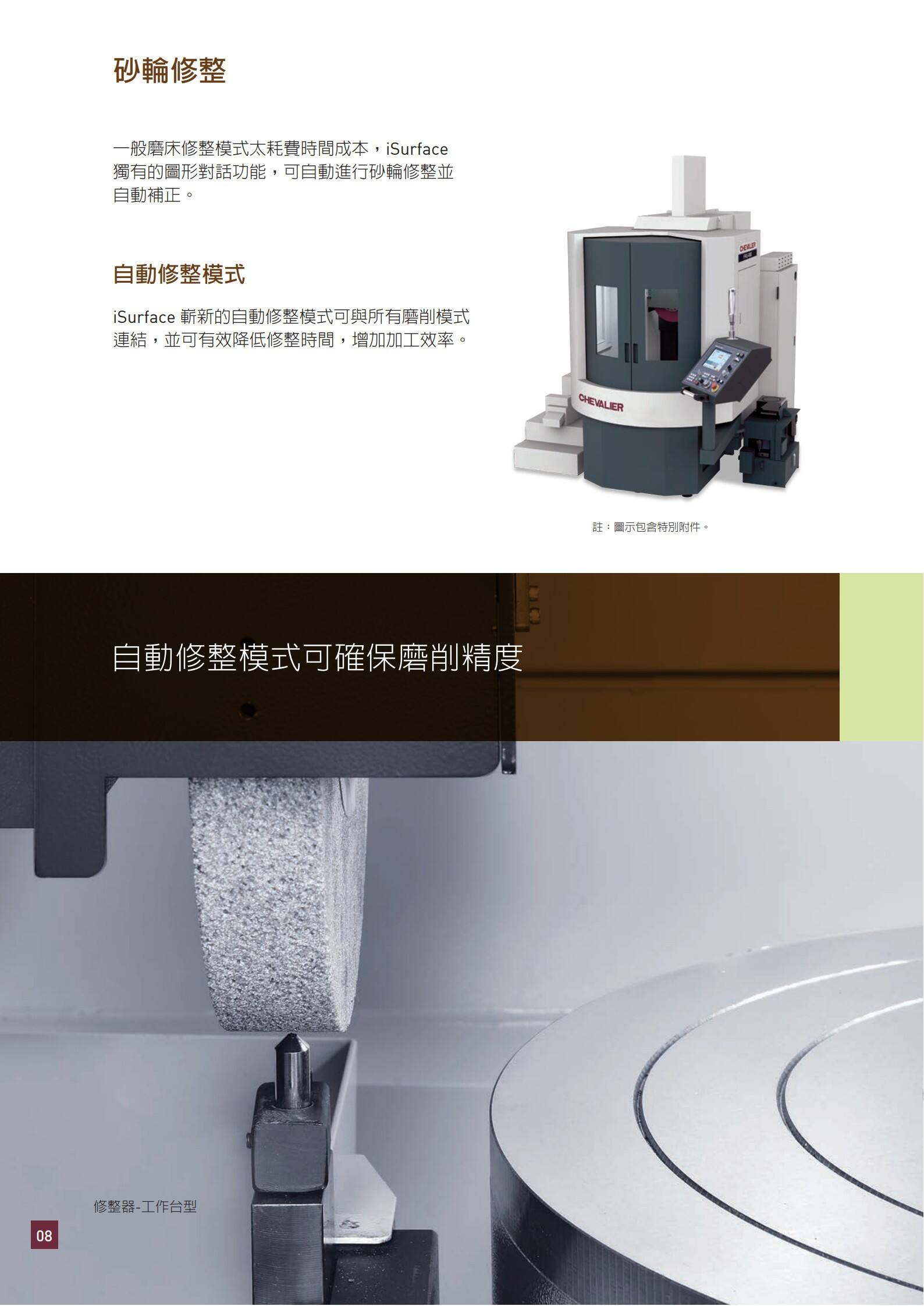

砂輪修整
一般磨床修整模式太耗費時間成本，iSurface
的圖形對話功能，可自動進行砂輪修整並
自動補正。
自動修整模式
iSurface 嶄新的自動修整模式可與所有磨削模式
連結，並可有效降低修整時間，增加加工效率。
註：圖示包含特別附件。
自動修整模式可確保磨削精度
修整器-工作臺型
08

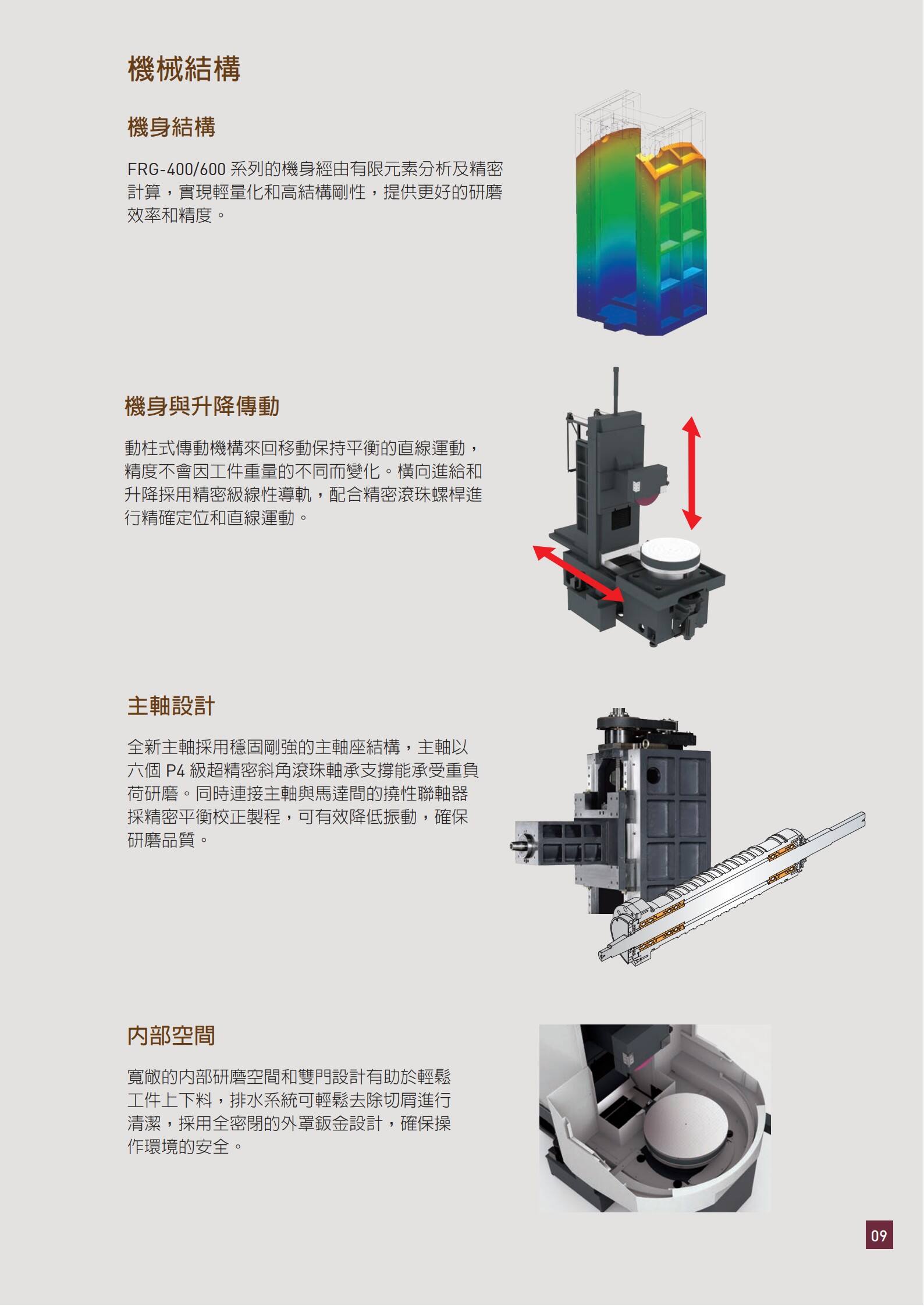

機械結構
機身結構
FRG-400/600 系列的機身經由有限元素分析及精密
計算，實現輕量化和高結構剛性，提供更好的研磨
效率和精度。
機身與升降傳動
動柱式傳動機構來回移動保持平衡的直線運動，
精度不會因工件重量的不同而變化。橫向進給和
升降採用精密級線性導軌，配合精密滾珠螺桿進
行精確定位和直線運動。
主軸設計
全新主軸採用穩固剛強的主軸座結構，主軸以
六個 P4 級超精密斜角滾珠軸承支撐能承受重負
荷研磨。同時連接主軸與馬達間的撓性聯軸器
採精密平衡校正製程，可有效降低振動，確保
研磨品質。
內部空間
寬敞的內部研磨空間和雙門設計有助於輕鬆
工件上下料，排水系統可輕鬆去除切屑進行
清潔，採用全密閉的外罩鈑金設計，確保操
作環境的安全。
09

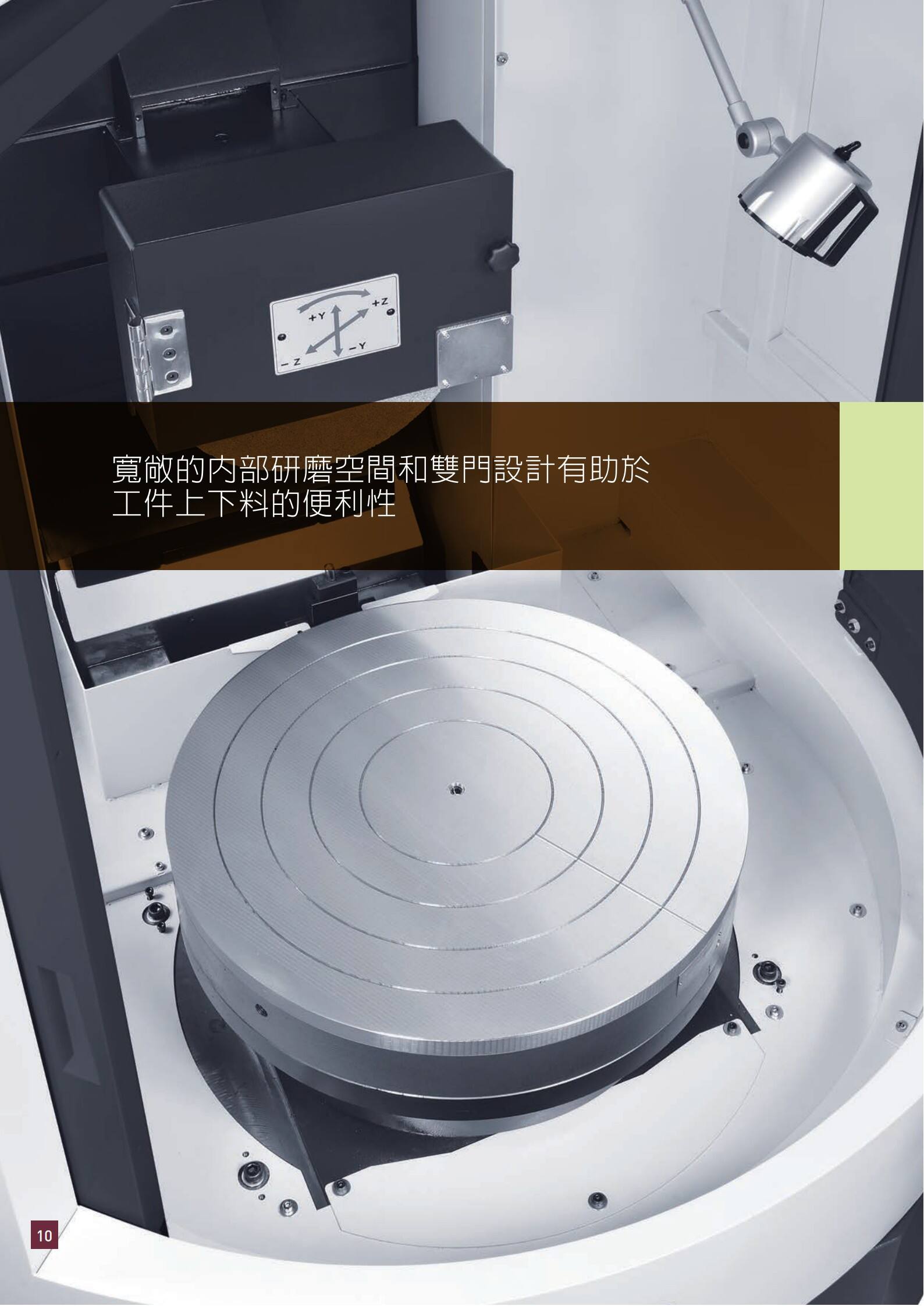

寬敞的內部研磨空間和雙門設計有助於
工件上下料的便利性
10

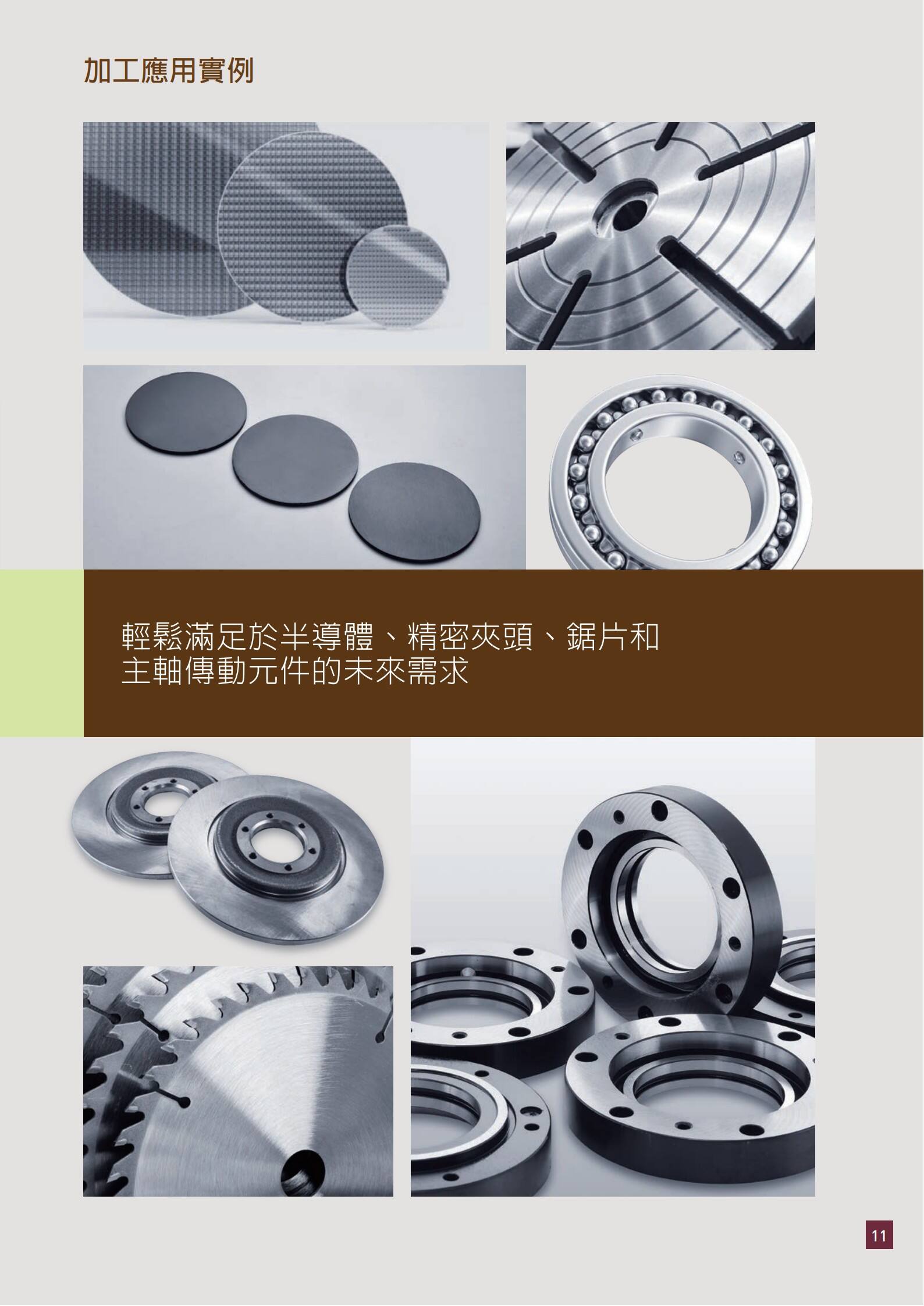

加工應用實例
輕鬆滿足於半導體、精密夾頭、鋸片和
主軸傳動元件的未來需求
11

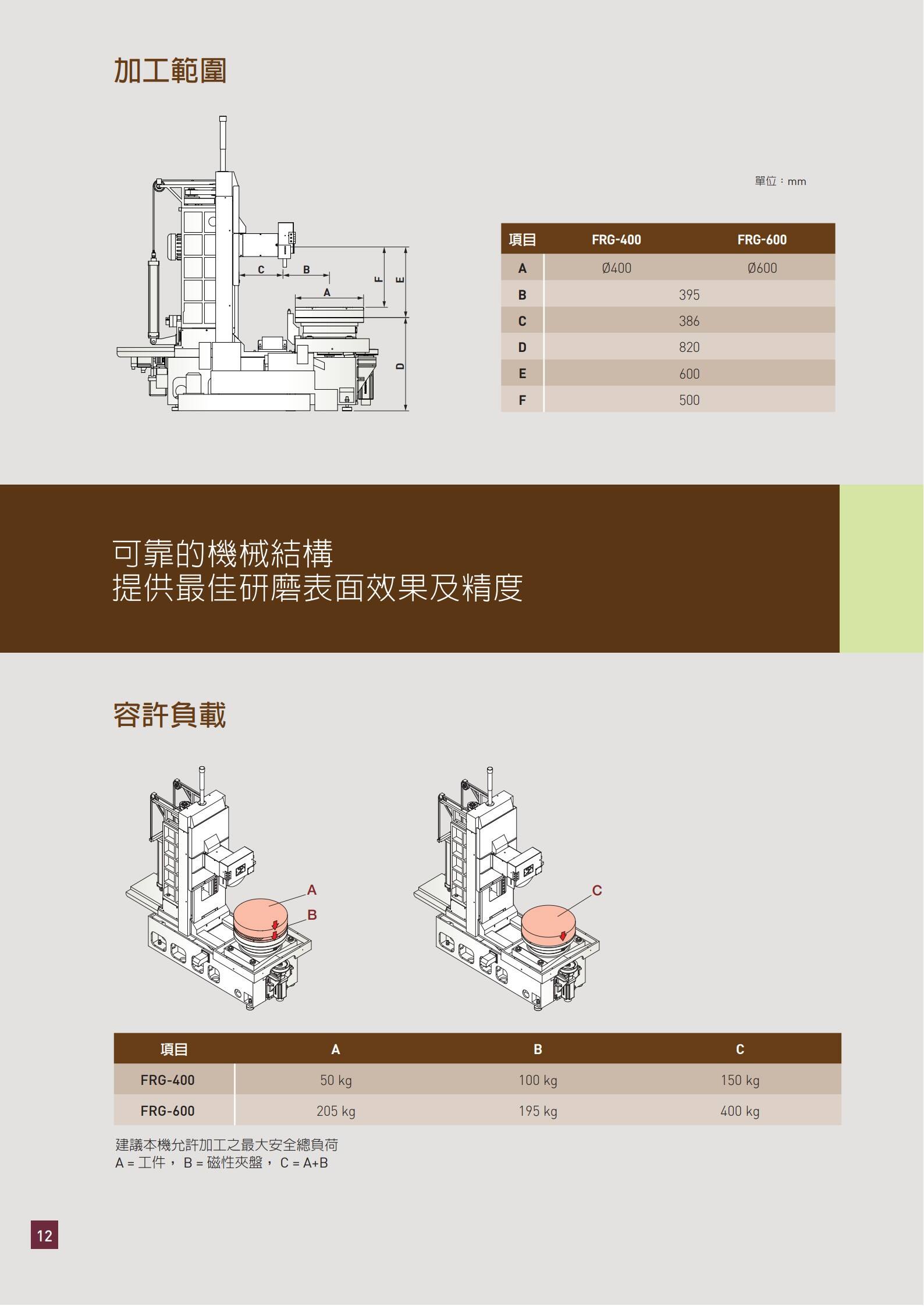

加工範圍
單位：mm
項目 FRG-400 FRG-600
C B A ?400 ?600
F
E
A B 395
C 386
D 820
D E 600
F 500
可靠的機械結構
提供 研磨表面效果及精度
容許負載
A C
B
項目 A B C
FRG-400 50 kg 100 kg 150 kg
FRG-600 205 kg 195 kg 400 kg
建議本機允許加工 大安全總負荷
A = 工件， B = 磁性夾盤， C = A+B
12

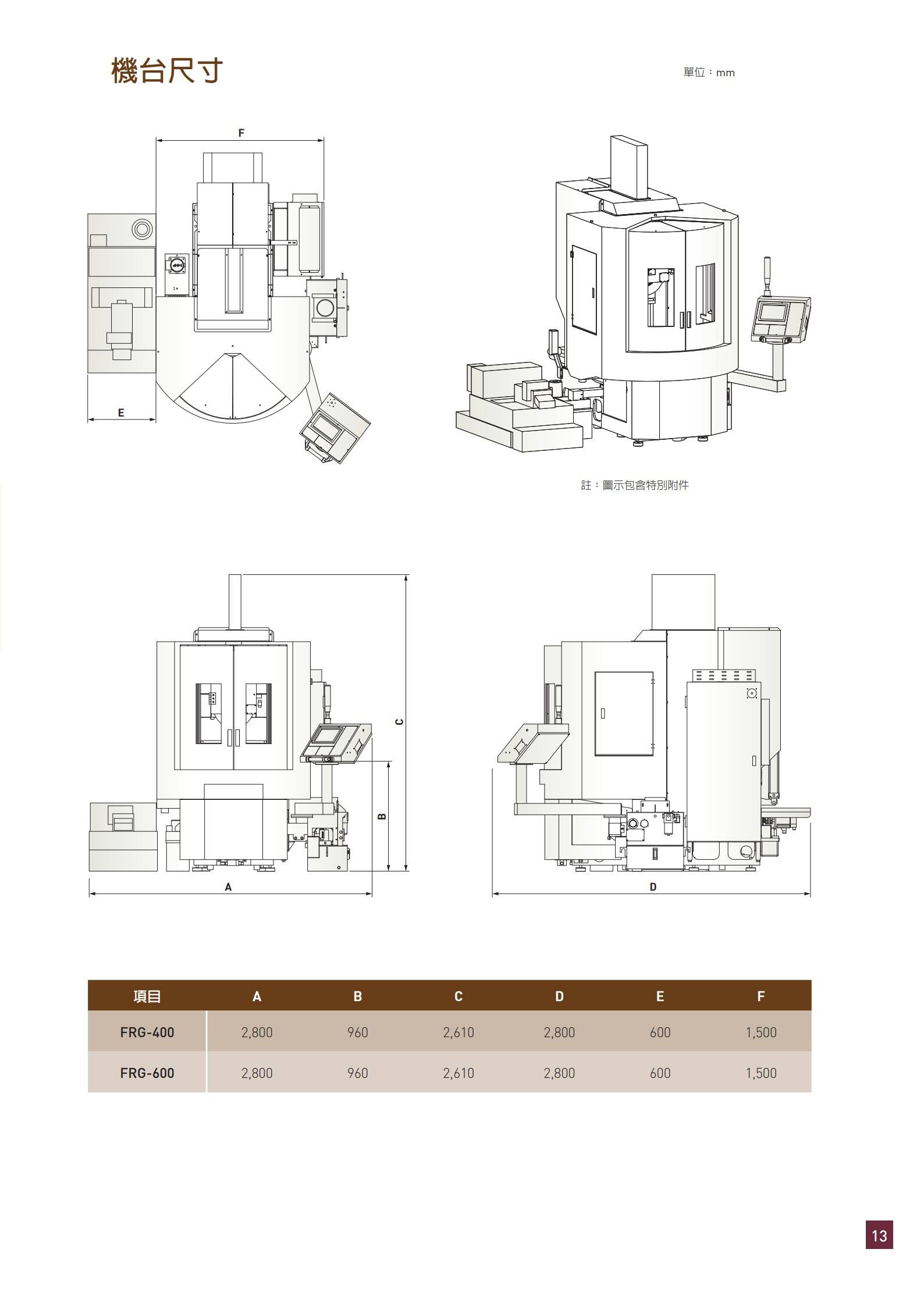

機臺尺寸 單位：mm
F
E
註：圖示包含特別附件
C
B
A D
項目 A B C D E F
FRG-400 2,800 960 2,610 2,800 600 1,500
FRG-600 2,800 960 2,610 2,800 600 1,500
13

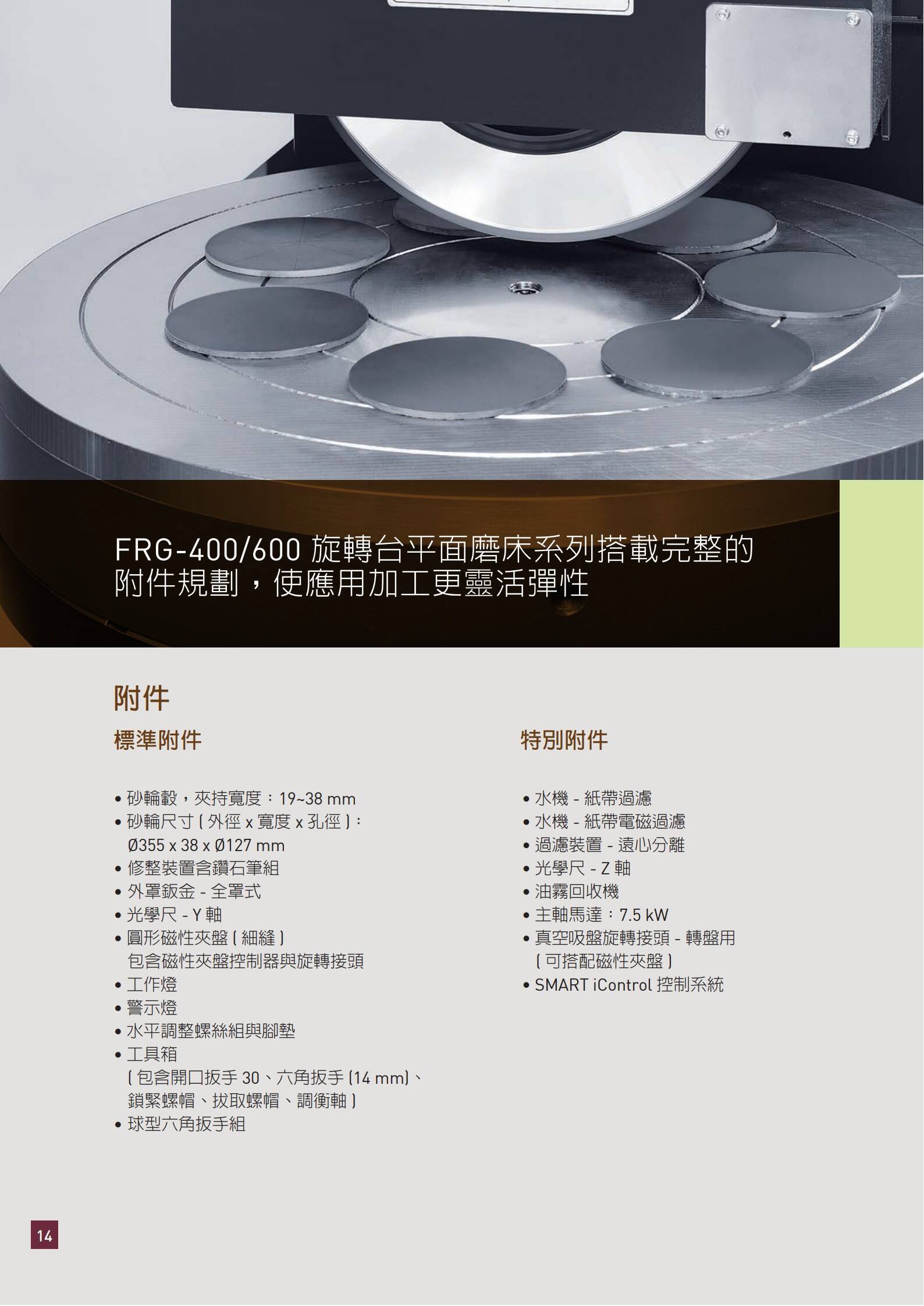

FRG-400/600 旋轉臺平面磨床系列搭載完整的
附件規劃，使應用加工更靈活彈性
附件
標準附件 特別附件
• 砂輪轂，夾持寬度：19~38 mm • 水機 - 紙帶過濾
• 砂輪尺寸 ( 外徑 x 寬度 x 孔徑 )： • 水機 - 紙帶電磁過濾
?355 x 38 x ?127 mm • 過濾裝置 - 遠心分離
• 修整裝置含鑽石筆組 • 光學尺 - Z 軸
• 外罩鈑金 - 全罩式 • 油霧回收機
• 光學尺 - Y 軸 • 主軸馬達：7.5 kW
• 圓形磁性夾盤 ( 細縫 ) • 真空吸盤旋轉接頭 - 轉盤用
包含磁性夾盤控制器與旋轉接頭 ( 可搭配磁性夾盤 )
• 工作燈 • SMART iControl 控制系統
• 警示燈
• 水平調整螺絲組與腳墊
• 工具箱
( 包含開口扳手 30、六角扳手 (14 mm)、
鎖緊螺帽、拔取螺帽、調衡軸 )
• 球型六角扳手組
14

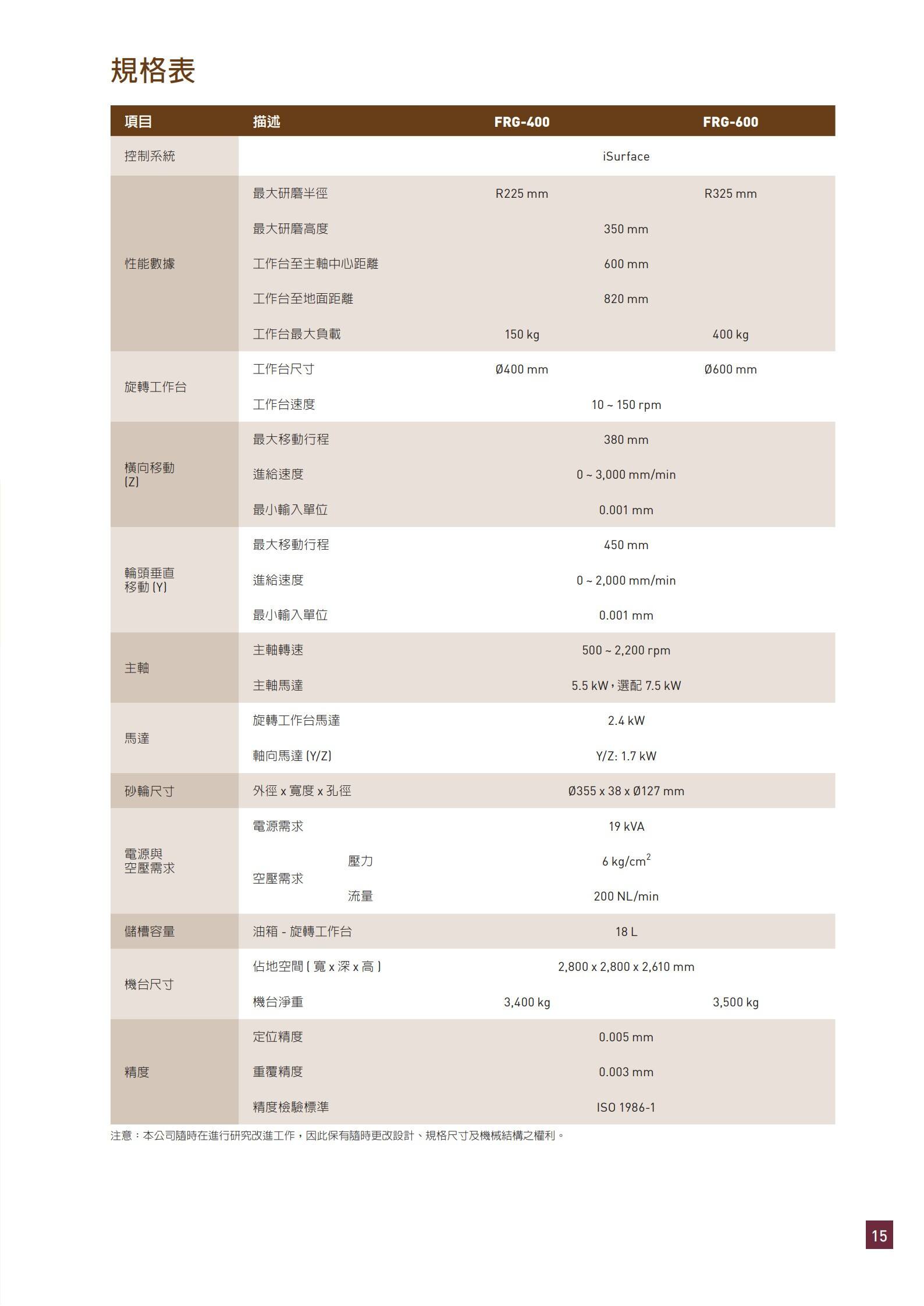

規格表
項目 描述 FRG-400 FRG-600
控制系統 iSurface
研磨半徑 R225 mm R325 mm
研磨高度 350 mm
性能數據 工作臺至主軸中心距離 600 mm
工作臺至地面距離 820 mm
工作臺 負載 150 kg 400 kg
工作臺尺寸 ?400 mm ?600 mm
旋轉工作臺
工作臺速度 10 ~ 150 rpm
移動行程 380 mm
橫向移動
進給速度 0 ~ 3,000 mm/min
(Z)
最小輸入單位 0.001 mm
移動行程 450 mm
輪頭垂直
進給速度 0 ~ 2,000 mm/min
移動) (Y
最小輸入單位 0.001 mm
主軸轉速 500 ~ 2,200 rpm
主軸
主軸馬達 5.5 kW，選 配 7.5 kW
旋轉工作臺馬達 2.4 kW
馬達
軸向馬達 (Y/Z) Y/Z: 1.7 kW
砂輪尺寸 外徑 x 寬度 x 孔徑 ?355 x 38 x ?127 mm
電源需求 19 kVA
電源與
壓力 2
空壓需求 6 kg/cm
空壓需求
流量 200 NL/min
儲槽容量 油箱 - 旋轉工作臺 18 L
佔地空間 ( 寬 x 深 x 高 ) 2,800 x 2,800 x 2,610 mm
機臺尺寸
機臺淨重 3,400 kg 3,500 kg
定位精度 0.005 mm
精度 重覆精度 0.003 mm
精度檢驗標準 ISO 1986-1
注意：本公司隨時在進行研究改進工作，因此保有隨時更改設計、規格尺寸及機械結構之權利。
