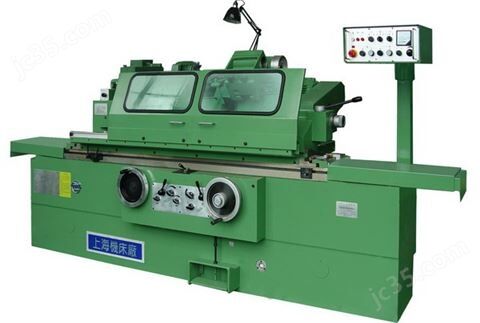

MGA1432A高精度外圓磨床主要用途：
本機床用以加工對精度與粗糙度有很高要求的軸類，套類、箔材軋輥、環規、塞規等類工件，適宜對上述精密零件進行單件或小批加工。機床按磨削長度分有1000和1500兩種規格，供用戶選擇。
結構特征：
a、機床砂輪架軸承采用動靜承，其精度高、剛性好。
b、頭架主軸由直流電機驅動，在轉速范圍內可無級調速。
c、尾架采用密集滾珠形式其剛性好。
d、機床配有磨削指示儀，便于對工件進行高精度磨削。
主要技術規格及參數：
主要規格
磨削直徑×磨削長度 | φ320×1000、1500mm |
加工范圍
中心高 | 180mm | |
距 | 1000mm、1500mm | |
可磨外圓直徑 | 用中心架 | 最小φ8mm、φ60mm |
不用中心架 | 最小φ8mm、φ320mm | |
可磨內圓直徑 | 用中心架可夾直徑 | 最小φ30mm、φ125mm |
不用中心架 | 最小φ16mm、φ125mm | |
可磨工件重量 | 150Kg | |
砂輪架
砂輪尺寸 | φ400×50×φ203mm |
最小φ280×50×φ203mm | |
砂輪線速度 | 35、17.5m/s |
砂輪主軸轉速 | 1680、840r/min |
移動量（包括快速移動量在內） | 241mm |
手輪一轉砂輪架移動量 | 1mm |
手輪—格砂輪架移動量 | 粗0.005mm |
精0.001mm | |
砂輪架快速進退量 | 25mm |
砂輪架回轉角度 | ±30° |
自動周期進給 | 無 |
自動切入進給 | 無 |
砂輪修速和補償進給 | 手動 |
內圓磨具
砂輪尺寸（外徑×寬度×內徑） | φ50×25×φ13 |
最小φ15×20×φ5 | |
HJX33-03A | 主軸轉速10000、15000r/min |
機床電機總功率 7.455KW
機床外形尺寸和凈重
長×寬×高(mm) | 3400(4400)×1620×1500 |
凈重（Kg） | 3900、4700 |
機床裝箱尺寸和毛重
長×寬×高(mm) | 3380(4380)×2400×2000 |
毛重（Kg） | 5600、6500 |
工作精度：
出廠合格標準(JB/T9914-1999)
MGAl432A；MGAl432A×1500
P1磨削間試件的精度
①長試件精度
a)圓度：0.002mm
直徑的一致性：0.005mm
試件尺寸：φ75×750
b)縱截面內直徑的一致性：0.005mm
②短試件的圓度：0.0005mm
試件尺寸：φ60×200
P2卡盤上磨削短試件外圓的精度
圓度：0.002mm
試件尺寸：φ60×30
P3卡盤上磨削短試件內圓精度
圓度：0.002mm
試件尺寸：φ60×100
試件表面粗糙度：
P1 長試件Ra 0.04μm
短試件Ra 0.01μm
P2、為Ra 0.02μm
P3為Ra 0.04μm
